2ダイス転造盤 プラナーシリーズ

2ダイス転造盤 プラナーシリーズ

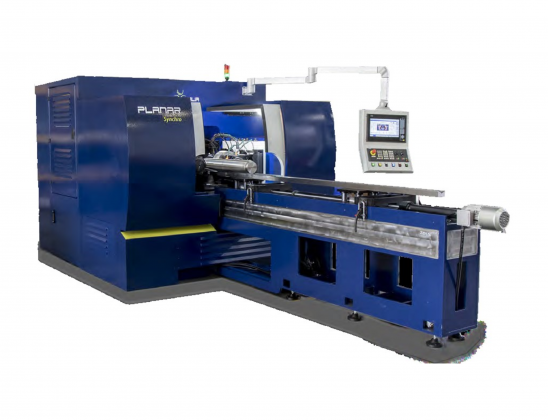

 高剛性の2スライド型 2ダイス転造盤

 デザインを刷新したH型一体フレーム構造により、”歪みゼロ”を実現し、転造力による開きを3μmまで小さくすることに成功しました。これによりタイバーレス化を実現。作業性と剛性を兼ね備えた最新機です。



  エビルト社製 PLANAR( プラナー)シリーズ転造盤は最もフレキシブルな転造盤です。2つの独立した可動スライドが装備された転造盤はネジ転造だけではなくナーリング、成形転造更に小さな歯車転造を含めたスピライン転造やウォーム転造にも最適の転造盤です。プランナーシリーズの転造盤を使用して多くのボールネジ転造のテストを行い最大 HRC32までの素材であればC3 精度を100% 出せる機械です。その他の重要な革新はプランナー転造盤を使用してサーキュラーダイスを使用すると冷間溝転造ができます。完全に独立した二つのヘッドにより完全なシンメトリーフォーミングを可能にしました。



プランナーシリーズ転造盤は高精度の停止転造と通し転造を可能にしました。



<プラナーシリーズの主な特徴-オプション付属>



・ 自動支持刃高さ調整―特許

・ 自動ヘッド傾斜角調整装置―特許

・ 自動ロールピッチ合わせ装置―特許

・ 加工パラメーターの自動計算

・ 油圧装置の省エネ化と高速化―特許

・ 転造ヘッド平行度維持機構



<プラナーシリーズの特徴>



★ 従来機に比べ4倍も厚い鋼板を使用しH- 型のフレーム構造としベースと転造ヘッドを一体にした斬新な構造です。これにより高い剛性の機械は加工中の本体歪みを± 0.005mm 以下に抑制することに成功しました。”ZERO DEFLECTION DESIGN” はエビルト独自の構造です。





★ 転造ヘッドの前後移動を制御する油圧シリンダーを機械本体に組み込み、サイレントフロー可変吐出ポンプと超省エネ油圧回路そしてシリンダーへの圧力と送り量の制御には2つのサーボ弁が使用され高精度で高効率の転造加工ができる様になりました。”PRECISION FLOW CONTROL” はエビルトが発明した斬新な技術です。



★  自動ピッチ合わせ、自動支持刃高さ調整、歩み転造用転造ヘッド自動角度調整機構、転造ダイス簡単交換装置、転造パラメータの自動計算機能など転造加工の自動化が容易にできます。* 転造加工中の転造力の変化をモニターにグラフ表示します。



★  機械に不具合が発生しても機械内部に組み込まれた自己診断機能により瞬時に不具合箇所が画面に表示されますので、誰でも簡単に問題の解決ができます。





 <プラナーシリーズの主な仕様>



型式 単位 プラナー20 プラナー30 プラナー50 プラナー80 プラナー120
転造能力 kN 200 300 500 800 1200
転造加工径 mm 2-60 2-160 2-190 2-200 2-300
スピンドル径 mm 54 69.85 80 100 120
ダイス径 mm 125-215 140-220 150-250 190-310 210-310
転造ヘッド傾斜角α ° 10 10 10 8 8
ダイス幅 mm 12-215 140-220 150-250 190-310 210-310
機械寸法LxWxH mm 1800x1890x2015 2200x2020x2170 2250x2060x2170 2250x2500x2170 2590x2700x2170
機械重量 kg 8200 10300 13120 16476 25000





<主な用途>



▶︎ボールネジ最大C3 の精度     ▶︎自動車用ボールジョイント
▶︎メートルねじおよびUN/UNJ ネジ ▶︎バーニッシュ加工(艶出し加工)
▶︎リードスクリュー        ▶︎ウォームネジ成形
▶︎ウイットネジ          ▶︎非対称ネジ加工
▶︎台形ネジ            ▶︎ナーリングRAA およ RGE
▶︎スプラインネジ         ▶︎溝転造
▶︎離散歯車            ▶︎仕上げ転造
▶︎丸ネジ             ▶︎特殊成形転造




拡大
閉じる

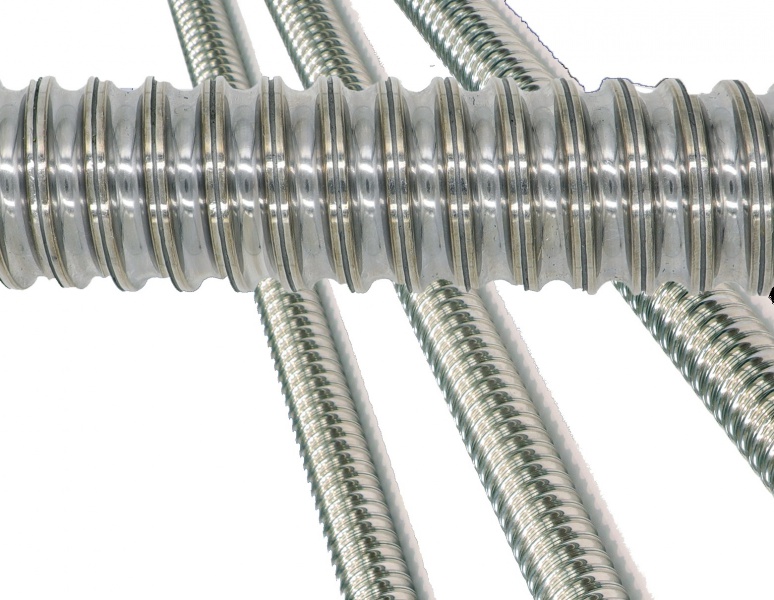

ボールねじ

拡大
閉じる

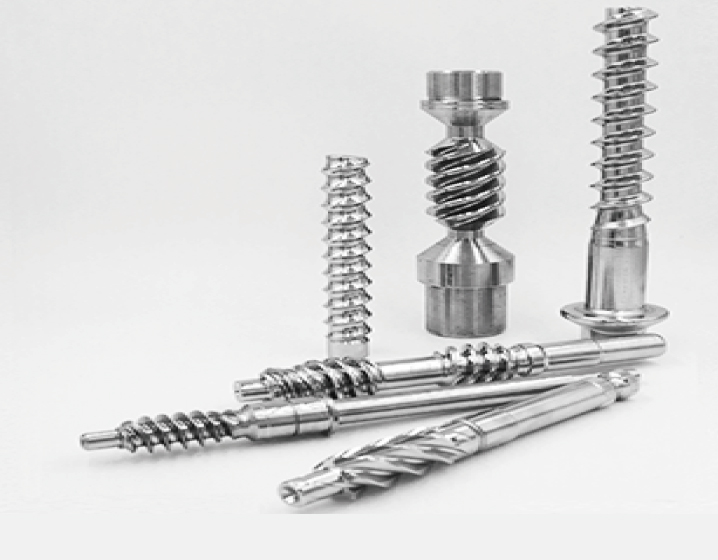

ウォーム等
