2MFG ガントリー機

2MFG ガントリー機

 2MFガントリー機には金型切断用の2MFGとアルミ切断用の2MFG-HSがあります。大型材の切断に最適なガントリー機は、今まで切粉にしていた部分を残材として残して切断することができるため、大型金型の前加工に適しています。例えば、キャビティーおよびコアーを、この機械で一度の切断で取り出すことが可能です。

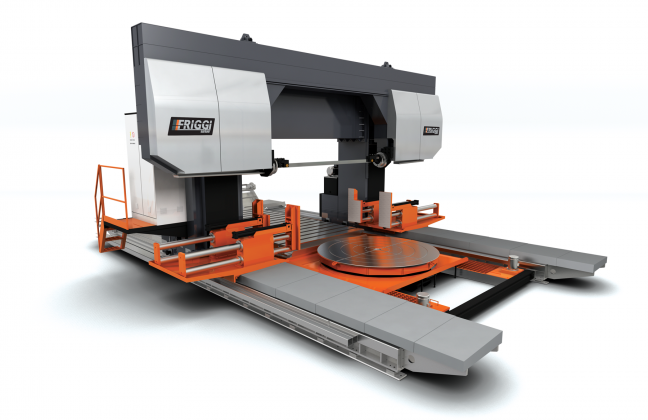

  最新機ではロータリーテーブルが装備され、垂直、水平、傾斜切断ができるので5面切断加工機としても使用できます。アルミ切断では、最大3000m/minでブレードが回転し、超高速切断を可能にしました。傾斜切断もでき、圧延ロール加工前のアルミ材端面の傾斜切断、スラブ材の水平薄板切断加工もできます。最大幅3.5m、最大高さ3.5mまでのサイズがあり、加工長さはご希望により選択できます。





金型-大型鋼材切断用

 2MFgantryjpg

 ブレード部分が移動するガントリー機は、テーブルが床に固定されている為に、大型材、重量物の切断に最適の機械です。垂直切断、水平切断、傾斜切断ができますので、金型の材料取りには最適の機械です。



<特徴>

☆ 剛性の高い機械は、鋼板電気溶接構造です。

☆ 3mごとのモジュール化されたテーブルは、延長も可能です。

☆ 0度から90度まで、自由に角度を変えて切断ができます。(垂直切断から水平切断)

☆ アーチ(ブレード部)の切断は、ボールスクリュー、サーボモーター駆動です。

☆ ブレードの曲がりを感知するブレードデビエーション制御装置の装着が可能です。



型式

1050×1050

1250×1250

1500×1500

2000×2000

切断能力(WxH)

1050x1050mm

1250x1250mm

1500x1500mm

2000x2000mm

ブレード寸法

11050x67x1.6mm

12530x80x1.6mm

14560x80x1.6mm

1690x80x1.6mm

ブレード速度

20~110m/min

20~110m/min

20~110m/min

20~110m/min

ストローク

3000mm

3000mm

3000mm

3000mm

型式

2500×1500

2500×2500

3000×3000

3500×3500

切断能力(WxH)

2500x1500mm

2500x2500mm

3000x3000mm

3500x3500mm

ブレード寸法

17770x80x1.6*mm

17670x80x1.6mm

20630x80x1.6*mm

22050x100x1.6mm

ブレード速度

20~110m/min

20~110m/min

20~110m/min

20~110m/min

ストローク

3000mm

3000mm

5000mm

5000mm

 *印は100mm幅のブレードもあります。



鍛造材切断用   2MFG ガントリー機

 この帯鋸盤は大型鍛造工場で製造された大型丸材、角材の端面切断や長さ切断を行う機械です。ヨーロッパの鍛造工場では数台の帯鋸盤を直列に並べ、長手方向に移動させて、両側から同時に端面切断や長さ切断を行っています。常温に温度を下げた材料の切断はもとより、ある程度高温の材料の切断も行っています。



2MFgantry forging



型式

1050×1050

1250×1250

1500×1500

2000×2000

切断能力(WxH)

1050x1050mm

1250x1250mm

1500x1500mm

2000x2000mm

ブレード寸法

11050x67x1.6mm

12530x80x1.6mm

14560x80x1.6mm

1690x80x1.6mm

ブレード速度

20~110m/min

20~110m/min

20~110m/min

20~110m/min

ストローク

3000mm

3000mm

3000mm

3000mm

型式

2500×1500

2500×2500

3000×3000

3500×3500

切断能力(WxH)

2500x1500mm

2500x2500mm

3000x3000mm

3500x3500mm

ブレード寸法

17770x80x1.6*mm

17670x80x1.6mm

20630x80x1.6*mm

22050x100x1.6mm

ブレード速度

20~110m/min

20~110m/min

20~110m/min

20~110m/min

ストローク

3000mm

3000mm

5000mm

5000mm



アルミ材切断用 2MFG-HSガントリー機

 2MFガントリー・ハイスピード機は、多くのアルミ材切断に使用されています。アルミ切断用には、高速回転ブレードや、テーブル移動式、アルミの切粉を回収するダストコレクターの装備など、鋼材切断とは異なった仕様が装備されています。大型アルミ材の高速切断に最適の機械です。



2MFgantry aluminum





型式

1050×1050

1250×1250

1500×1500

2000×2000

切断能力(WxH)

1050x1050mm

1250x1250mm

1500x1500mm

2000x2000mm

ブレード寸法

11050x67x1.6mm

12530x80x1.6mm

14560x80x1.6mm

1690x80x1.6mm

ブレード速度

300~3000m/min

300~3000m/min

300~3000m/min

300~3000m/min

ストローク

3000mm

3000mm

3000mm

3000mm

型式

2500×1500

2500×2500

3000×3000

3500×3500

切断能力(WxH)

2500x1500mm

2500x2500mm

3000x3000mm

3500x3500mm

ブレード寸法

17770x80x1.6*mm

17670x80x1.6mm

20630x80x1.6*mm

22050x100x1.6mm

ブレード速度

300~3000m/min

300~3000m/min

300~3000m/min

300~3000m/min

ストローク

3000mm

3000mm

5000mm

5000mm
