ローラーガイドシステム【中負荷用】

中負荷用・高負荷用ローラーガイドシステムの２種類をラインナップするGÜDEL社は、ローラーガイドシステムを搬送モジュールへ組み込むだけでなく、伝導機器として部品単体で販売を行っています。メンテナンス性と環境耐性を兼ね備える高剛性ローラーシステムは世界中の装置メーカーや機械メーカーに採用されています。

中負荷用ローラーガイドシステム

なぜボール循環式ガイドではないのか？

V字ローラーガイドからなる中負荷ローラーガイドシステムにはラックメーカーとしてGÜDEL社が創業して以降培われた経験と技術が設計思想に盛り込まれています。

メンテナンス性

偏心式ローラーは、六角レンチ一本でガイド摺動面とのバックラッシュを調整することが出来ます。駆動速度・加速度に合わせたバックラッシの調整が非常に容易に可能です。

環境耐性

ボール循環式ガイドでは内部に切粉やスパッタなどが混入した場合、ボールの異常摩耗が発生しやすく、異常の発見が遅くなればガイドブロックやガイドレール全体を交換する必要がありますが、GÜDEL社ローラーガイドは構造上内部に異物混入することがなく、また異常検知・交換・調整が非常に容易です。

剛性

ベアリングに複列アンギュラ式玉軸受を採用しラジアル及びアキシアル方向の合成荷重を受けます。GÜDEL社では自社の重量物搬送モジュールにも使用され、剛性が確保された設計となっています。定格寿命：10000km

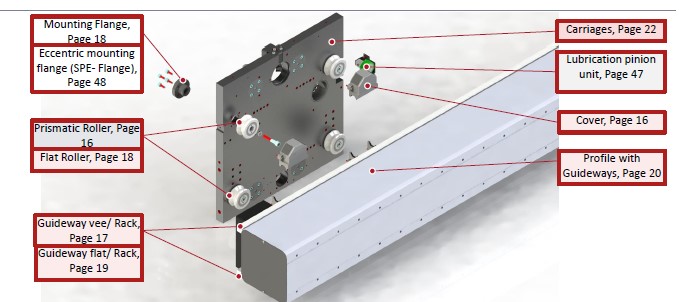

【構成パーツ】

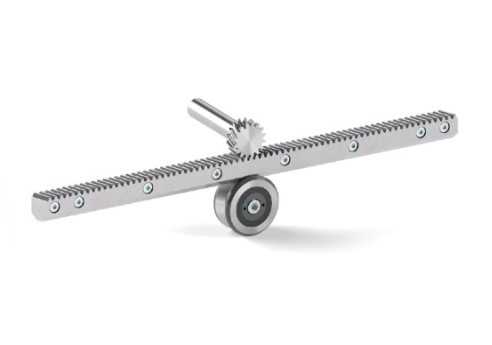

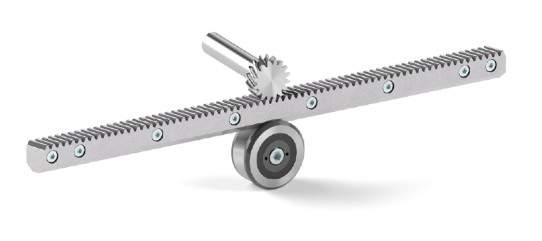

V字ガイドローラー

• 偏心式・無偏心式の２タイプ
• 摩擦係数　0.01 – 0.03
• 複列アンギュラ式玉軸受

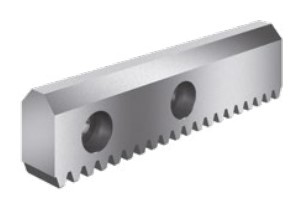

V字ガイドラック

• ガイドとラックの一体物
• ガイド摺動面の焼き入れ済み
• 材質X42Cr13　ステンレス製

 【15 / 20 / 25 / 35の4サイズのラインナップ】

ガイドラック・ラック・ガイドレール・ガイドローラー・ピニオン・潤滑ユニットは全て4サイズに分類されています。

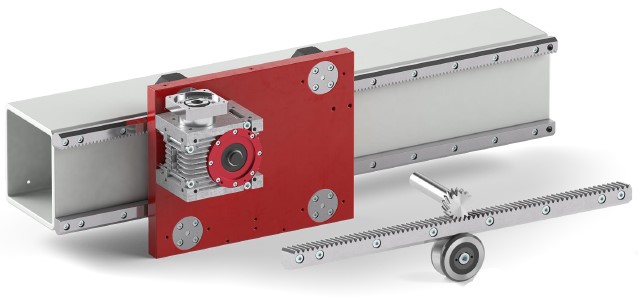

 GÜDEL社搬送モジュールへの搭載例：
