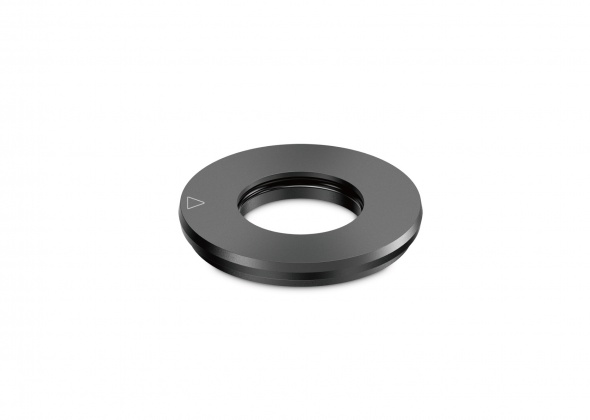

シーリングディスク-DS/ER

シーリングディスク-DS/ER

内部給油加工用ERクランプナット用クーラントスルーディスク

内部給油加工用ER型クランプナットとDS/ERを組み合わせることで標準ER型コレットチャックを使用して内部給油(センタースルー)加工を行うことが可能です。

ERサイズ 11-50
シャフト径範囲 3.0-36.0
クランプ範囲(mm)又は公差 0.5



シール範囲:0.5mm

DS/ER11にはシール範囲がありません。規格にしたがってのみ使用することができます。取り付けツール MWZ 11をご使用下さい。

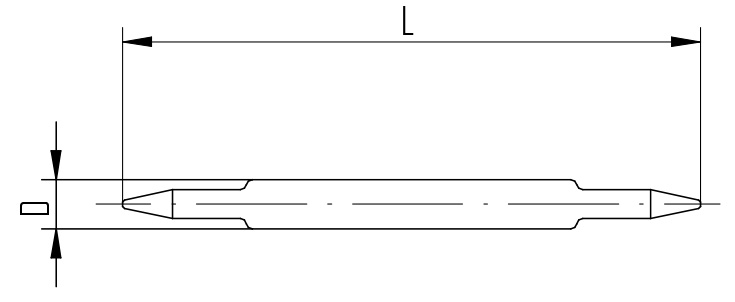

シールディスク用取り付けツール-MWZ 11-D[mm]:12,L[mm]:140

0362xxxxx_RFAG_CA19_JP.indb







高圧力

最大15MPaの圧力のアプリケーションに対応。



保護

ERコレットのすり割りへの汚れや切粉の侵入を防止。



高圧クーラントへの対応

高圧クーラントに対応するO-リング(VITON品質)



相互互換性

必要となるツールシャンク径に応じてDS/ERを素早く交換。

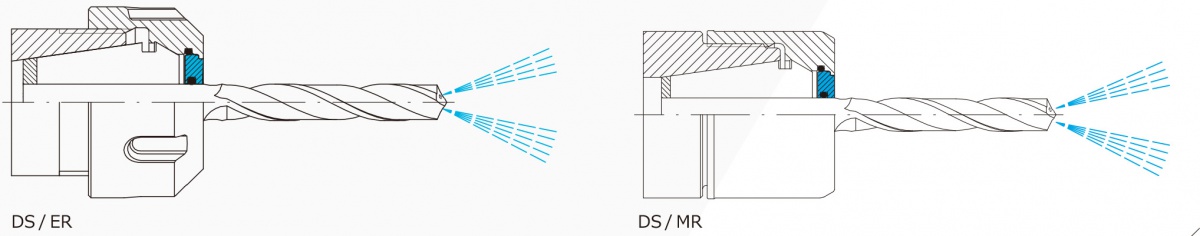

DS_ER&DS_MR









組み立て

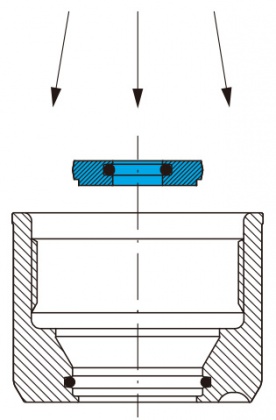

ディスクの径が小さい側を内部給油加工用ERクランプナットの中心に挿入します。ディスクがナットに正しく収まるまで均等に圧力をかけます。

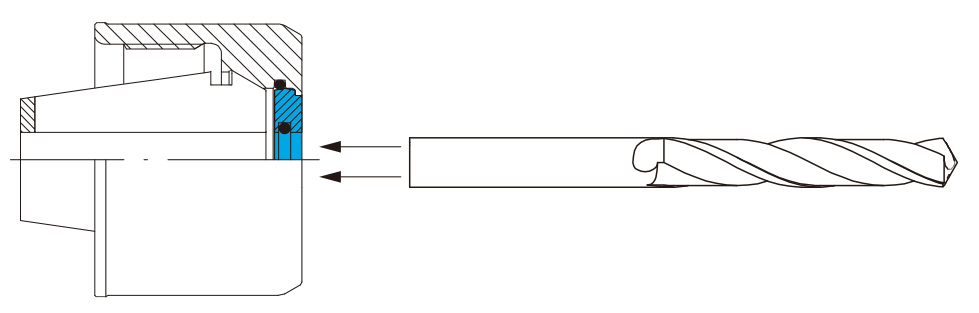

切削工具はシャンク側から挿入します。刃先側から挿入されるとO-リングを破損することがあります。



組み立て   DS/ERが挿入された状態  ツールを挿入

DS_ER_組み立て
0362xxxxx_RFAG_CA19_JP.indb
0362xxxxx_RFAG_CA19_JP.indb









取り外し

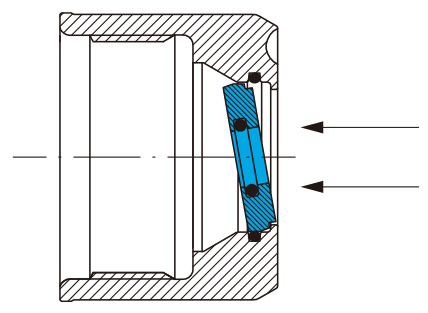

ディスクを取り外すには、カチッと音がするまでディスクの外側に均等に押します。

0362xxxxx_RFAG_CA19_JP.indb











クランプナット対象表

メーカー 製品 ERサイズ
REGO-FIX 内部給油加工用ERクランプナット-Hi-Q/ERC 11-50
内蔵給油加工用ベアリング内蔵ERクランプナット-Hi-Q/ERBC 16-40
内部給油加工用ミニERクランプナット-Hi-Q/ERMC 16-25
内部給油加工用滑り防止ミニERクランプナット-Hi-Q/ERMXC 11-25
内部給油加工用外ネジERクランプナット-Hi-Q/ERAXC 11-40
固定式クーラント供給ERクランプナット-RCS/ERMX 16-20
回転式クーラント供給ERクランプナット-RCR/ER 11-40
回転式クーラント供給ミニERクランプナット-RCR/ERM 11-25
回転式クーラント供給外ネジERクランプナット-RCR/ERAX 16-32
内部給油加工用MRクランプナット-Hi-Q/MRC 16,25,32
内部給油加工用ミニMRクランプナット-Hi-Q/MRMC 16
