REGO-FIX-レゴフィックス

タップホルダー-SSY&GSF

タップホルダー-SSY&GSF

シンクロタップ用タッパー&タッパー

ソフトシンクロタップホルダー-SSYはソフトシンクロタップ加工用に最小限の長さ補正を備え、機械の微小な同期エラーの除去を行い、タップホルダー-GSFはタッピング機能を有さない機械用に長さ補正を備えています。

タップホルダー-SSY&GSF

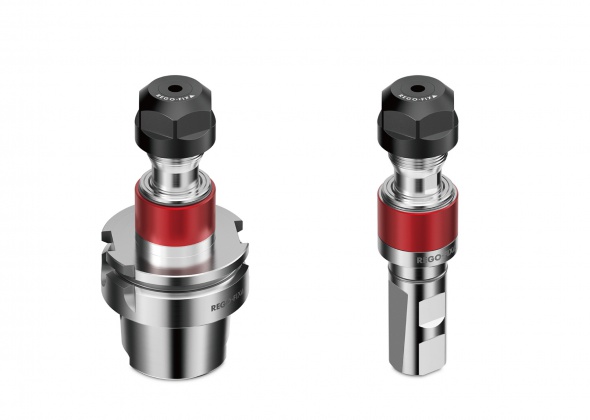

CYL SSY/HSK SSY Softsynchro ツールホルダー

シャンク規格・サイズ HSK-A63,ストレートシャンク φ25
 ERサイズ 20-32



特徴

//シンクロタップ加工対応機械用

//h9シャンクの全てのタップに対応

//軸の回転運動を送りで補正・同期化

//リニア駆動の動力により発生する同期エラーを長さ補正機能により最小限に低減

//内部給油機構装備-クーラント圧:最大5MPa

//加工内容に応じて、工具寿命を最大150%まで向上

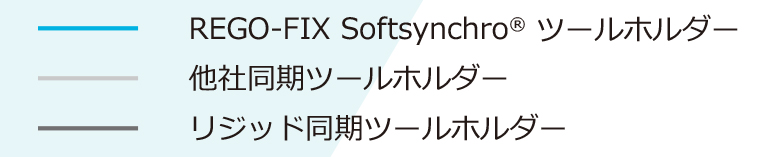

スラスト力比較試験

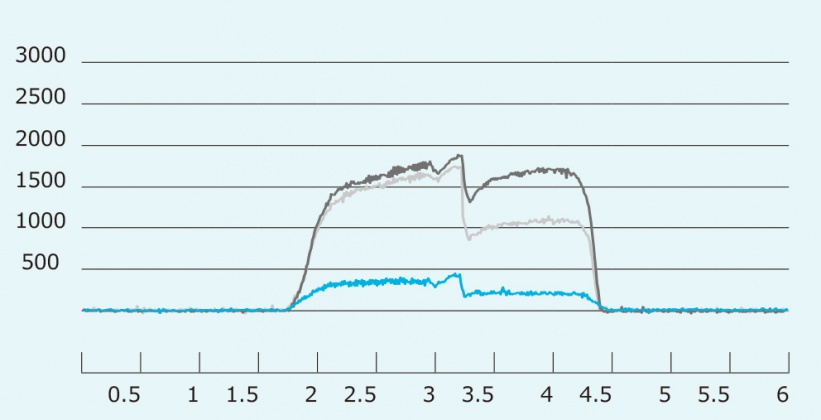

1.St37でのM10で発生するスラスト力-速度:500 rpm

出展:社内試験

Test_SSY_1

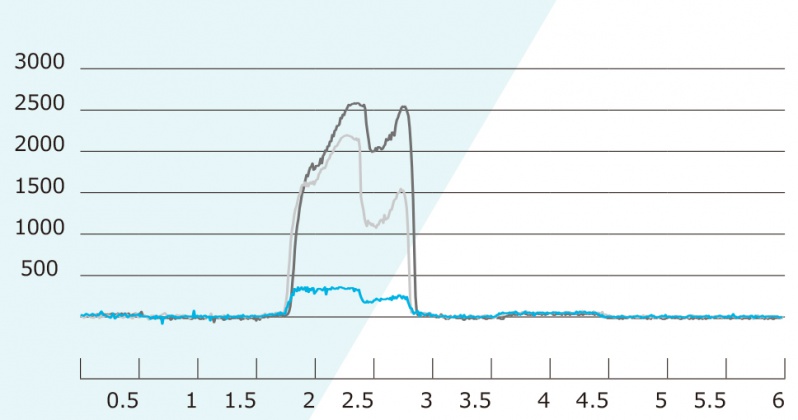

2.St37でのM10で発生するスラスト力-速度:2000 rpm

出展:社内試験

Test_SSY_2



0362xxxxx_RFAG_CA19_JP.indb

結果:スラスト力は速度と共に増大します。他社のシンクロタップホルダーでは、ネジ山形成時に発生する力がREGO-FIX Softsynchro ツールホルダーより顕著に大きくなります。つまり、同期機能を最適に利用することが可能となり、長い工具寿命と優れたネジ山の表面品質を実現することができます。



タップホルダー-SSY&GSF

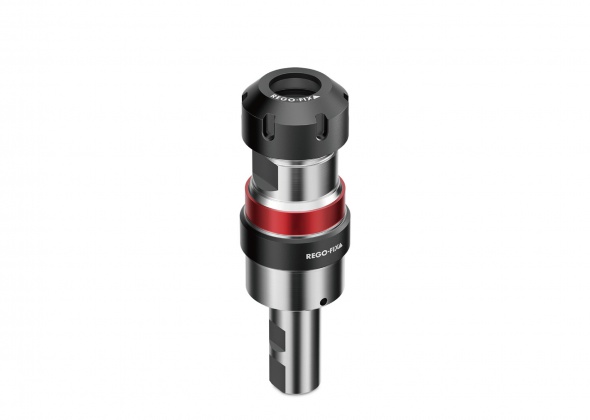

CYL GSF ツールホルダー

シャンク規格・サイズ ストレートシャンク φ25
ERサイズ 20-32



特徴

//シンクロタップ機能未対応機械用

//ネジピッチと送り間での偏差を補正

//圧力点機構により安全かつ均一なネジ山高さを再現

//内部給油機構装備-クーラント圧:最大5MPa

//コンパクトな設計と短いゲージ長により柔軟な使用が可能
