ブローチングツール(六角穴)-UT-HEX&IN-HEX

ブローチングツール(六角穴)-UT-HEX&IN-HEX

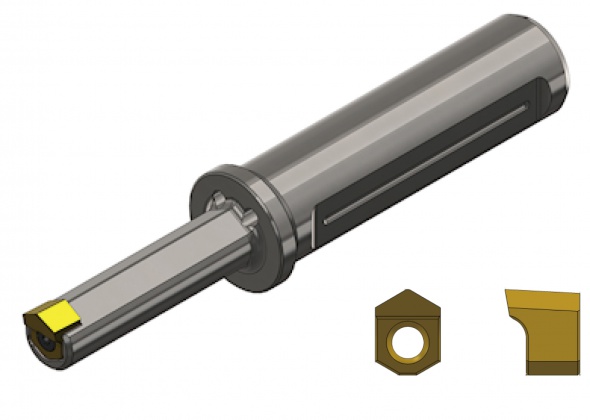

六角穴加工用ブローチツール

CNC旋盤やマシニングセンター等向けの六角穴加工用静止型ブローチツールです。



特徴

//六角穴加工がCNC旋盤やマシニングセンターにより可能。

//専用機への段取り替えが不要。

//インサート式による高い汎用性。

//高剛性によるインサートの高寿命化と高い加工精度・面相度を実現。

//幅広いサイズを標準ラインナップ。

//特殊サイズにも迅速に対応。

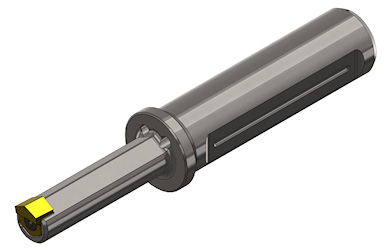

ブローチングツール(六角穴)-UT-HEX&IN-HEX

シャンクサイズ φ25,φ32



特徴

//段取り替えの省略による同心性・生産速度の安定及びそれに伴うコスト削減。
//幅広いインサートサイズによる利便性。



注意点

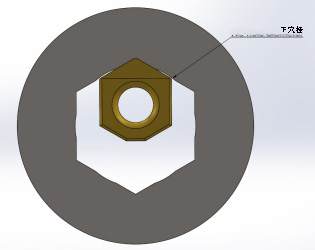

六角穴加工を実行するには次の式に基づいた直径の下穴加工をする必要があります。

下穴径=六角穴の対辺X1.020

例:対辺:10 mmの六角穴の場合、下穴の径は次のようになります。

10 mm x 1.020 = 10.20 mm

TOOLS FOR HEXAGONS_2

ブローチングツール(六角穴)-UT-HEX&IN-HEX

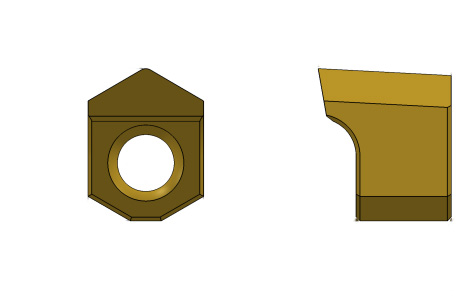

インサート(六角穴)-IN-HEX

加工可能対辺 9-70mm



特徴

//段取り替えの省略による同心性・生産速度の安定及びそれに伴うコスト削減。
//幅広いインサートサイズによる利便性。



注意点

六角穴加工を実行するには次の式に基づいた直径の下穴加工をする必要があります。

下穴径=六角穴の対辺X1.020

例:対辺:10 mmの六角穴の場合、下穴の径は次のようになります。

10 mm x 1.020 = 10.20 mm

INSERTS FOR HEXAGONS_2
