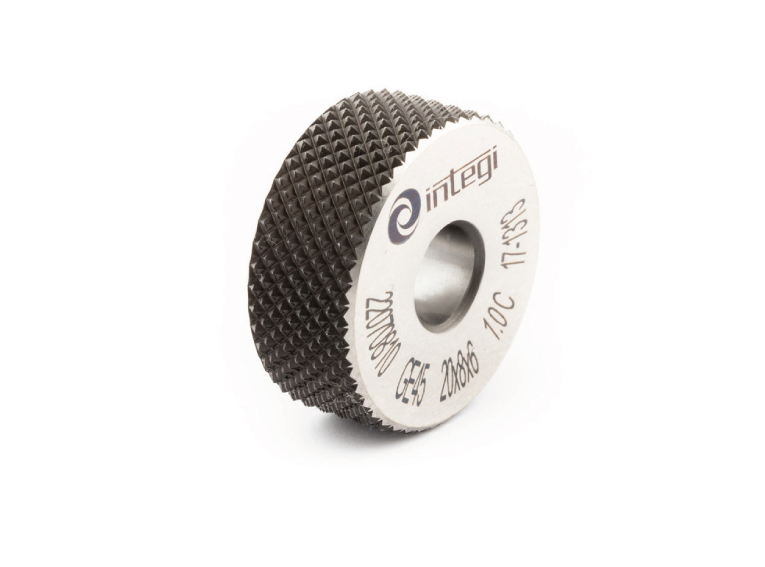

転造ローレットツール用転造ローレットです。
–特徴
・切削加工された歯
・左右に交差する溝のあるローレット加工は上向き(雄側)
–利用可能なピッチ
| ● | 1.0 – 1.5 – 2.0 – 2.5 – 3.0 mm |
| ● | 0.3 – 0.4 – 0.5 – 0.6 – 0.7 – 0.8 – 1.0 mm |
| ● | 1.0 – 1.5 – 2.0 – 2.5 – 3.0 – 3.5 – 4.0 mm |
| ● | 0.3 – 0.4 – 0.5 – 0.6 – 0.7 – 0.8 – 1.0 – 1.2 mm |
| ● | 0.3 – 0.4 – 0.5 – 0.6 – 0.7 – 0.8 – 1.0 – 1.2 – 1.5 mm |
| ● | 0.4 – 0.5 – 0.6 – 0.7 – 0.8 – 1.0 – 1.2 – 1.5 -1.6 – 1.8 – 2.0 mm |
| その他のピッチは要リクエスト | |
–サイズ
・Integi ローレットツール
● 10x4x4 ● 20x8x6
●10x5x4 ● 20x10x6
●15x4x4 ● 25x8x8
●15x5x4 ● 25x10x8
●15x6x4 ● 25x12x8
●15x6x10/6 ● 25x10x15
●20x6x6
・その他のメーカー
利用不可
メーカーHP:integi
|
|
 |
 |
|---|
