しつこい油性ミスト、高圧クーラント仕様に最適なミストコレクター

工作機械向けHigh Performance Mistcollectors [HPMシリーズ] 。近年、工作機械の切削条件はますます過酷になっています。スピンドル回転は高速化し、クーラント圧はより高く、そして切削液の粘度はより低いものが使用され、ミストの粒子はより細くなり、発生量も増えています。ヨーロッパの厳しい工場環境基準をクリアするHPMはこの様な厳しい環境での用途に抜群の捕集性能を発揮します。取れないミストにお困りの際はご用命ください。







HPM – High Performance Mistcollectors –

図1

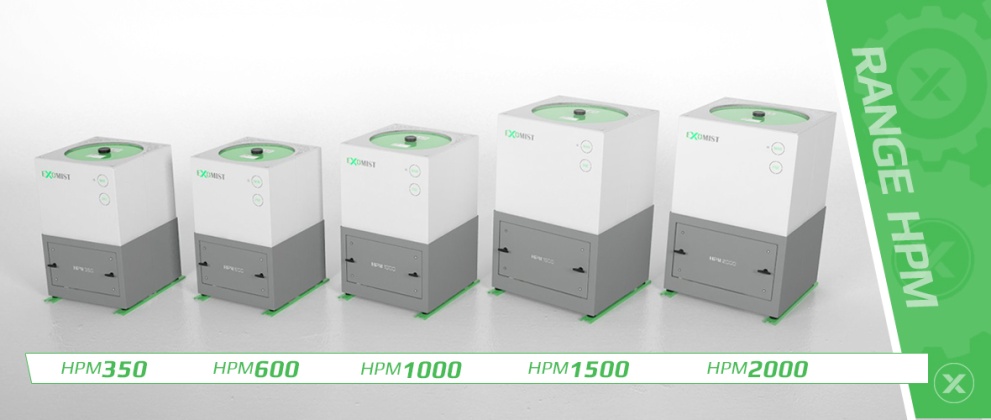

  • 必要な空気流量に応じた全5サイズをラインナップ
  • フィルター式濾過システム
  • 水溶性/油性別クーラント対応フィルター
  • 捕集効率:99% /へパフィルター搭載時:99.97%
  • Afnor NFX 44060規格に準拠した捕集効率
  • 50Hz/60Hz対応モーター搭載







HPMはヨーロッパの厳しい環境基準規格に準拠したミストコレクターです。



AFNOR NFX 44-060規格とは、ミストコレクター捕集効率測定のための適切な方法としてヨーロッパ唯一の規格です。世界の中でもヨーロッパは特に労働環境への意識が高く、労働者に対する有害物質の被ばくに関して非常に厳しい規制値を定めています。HPMはこのEU規格をクリアし、欧米地域において多くのミスト捕集実績を持ちます。



99.97%は自社基準の捕集効率ではありません。

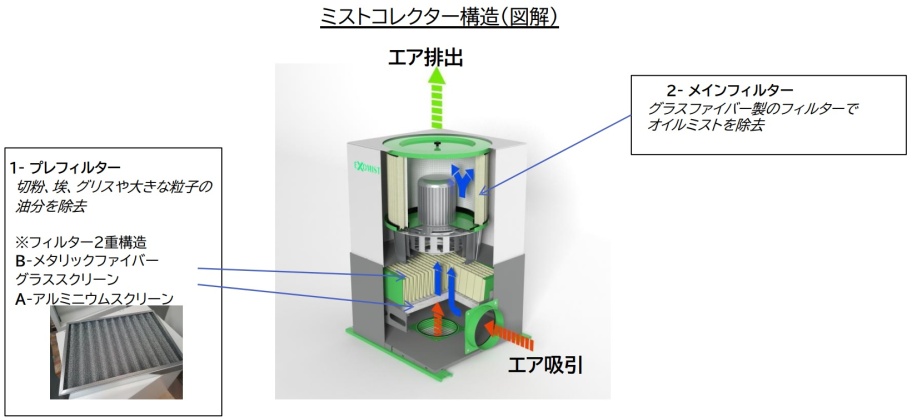

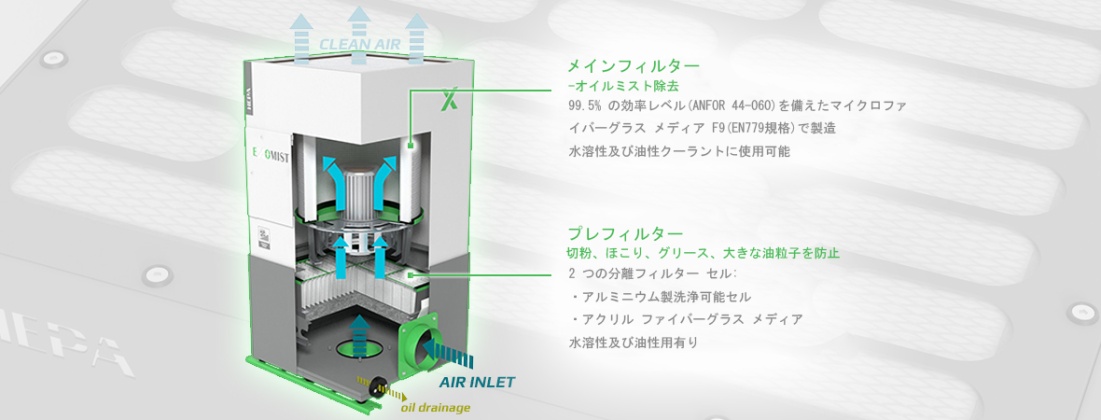

内部構造

図解

数多く存在するフィルター式ミストコレクターの中でも高い捕集性能とフィルター寿命をもつHPMは、次の3層構造フィルター捕集方式を採用しています。





1次プレフィルター:洗浄可能メタリックスクリーン+ファイバーグラスフィルター

  • 洗浄可能な網目状の金属スクリーンと3.5μまでのオイル粒子径を捕集できるフィルターで不純物、固形ミストのような大きいミスト粒子を捕集します。



2次メインフィルター:マイクロファイバーグラスフィルター

  • 粒子径1.5~1.0μのオイル粒子を捕集します(捕集効率99%)。



3次へパフィルター:へパフィルター

  • 粒子径1.0~0.3μのオイル粒子、油煙を捕集します(捕集効率99.97%)。





3層構造のフィルタリングシステムに加え、HPMのフィルターの表面積は同サイズミストコレクター平均値の1.3倍程大きいため、高い捕集効率とフィルター交換頻度の低下を実現しています。

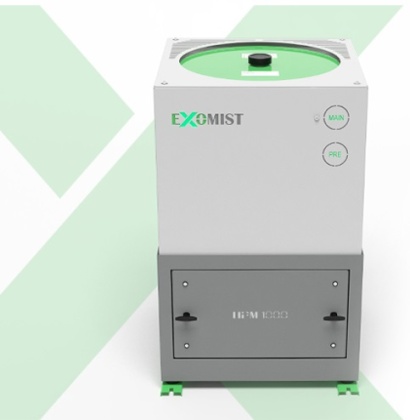

外観

構成

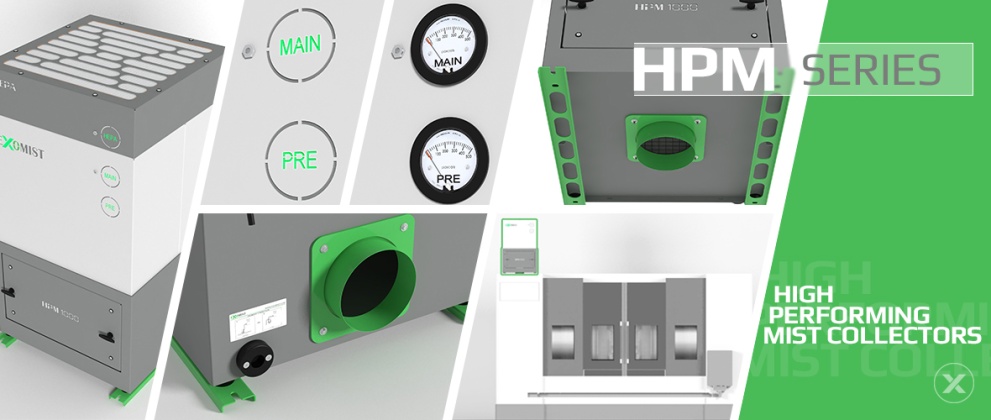

3段階構造の各フィルターの目詰まりを視覚的に確認できる差圧ゲージが付属し、フィルター交換時の目安をお知らせします。

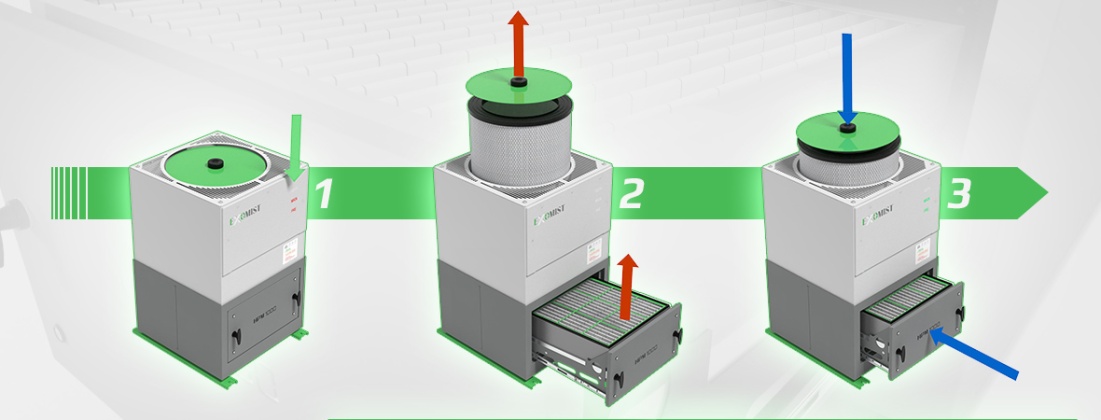

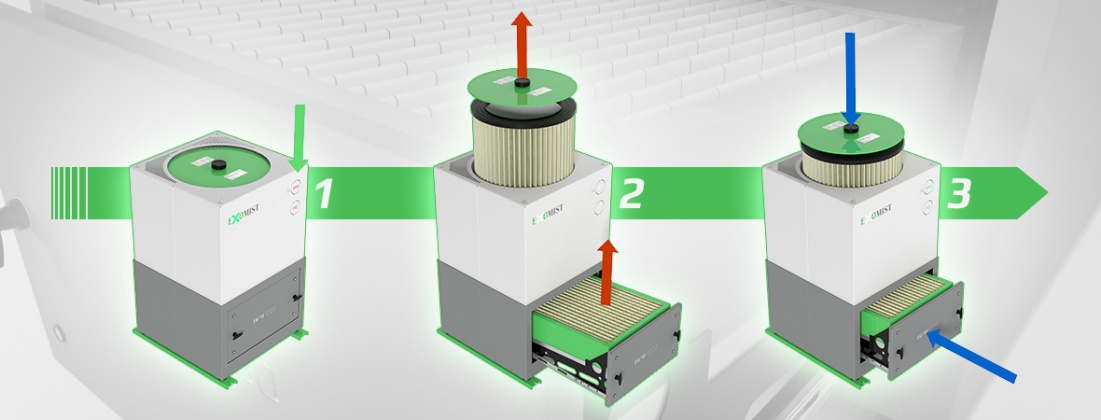

フィルター交換方法



図2

3ステップ・60秒で交換可能です。









仕様

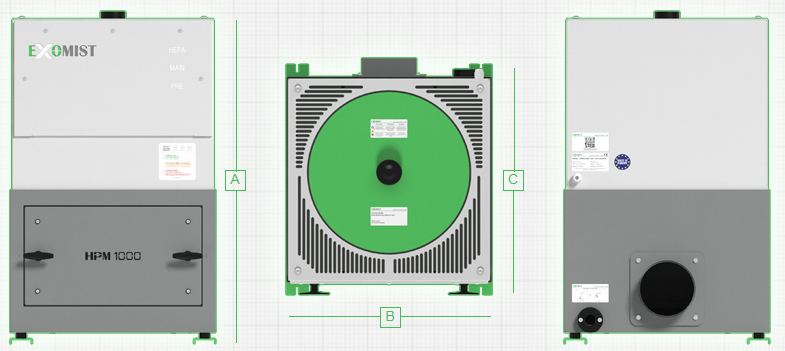

仕様寸法







ミスト測定に伺います

工場内の粉塵が気になる…

加工機械に付属しているミストコレクターが機能しているか確認したい…

油煙が発生している…



弊社でピエゾバランス式粉塵計測器を利用したミスト値測定サービスを行っております。

ミスト・油煙でお困りの方はお気軽にお問い合わせください。
