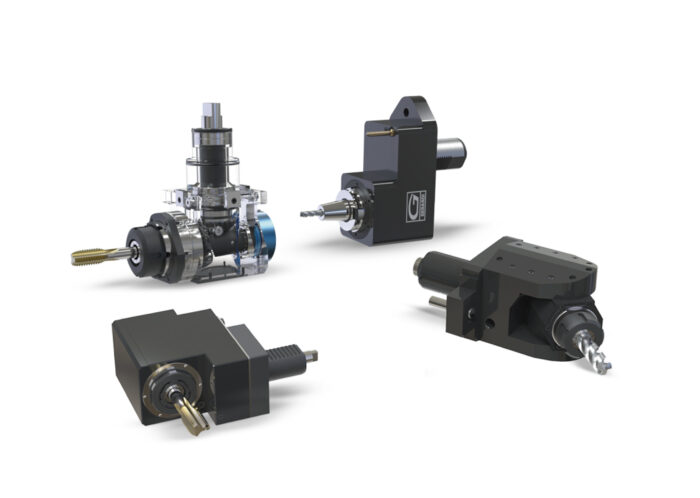

CNC旋盤用の回転工具です。

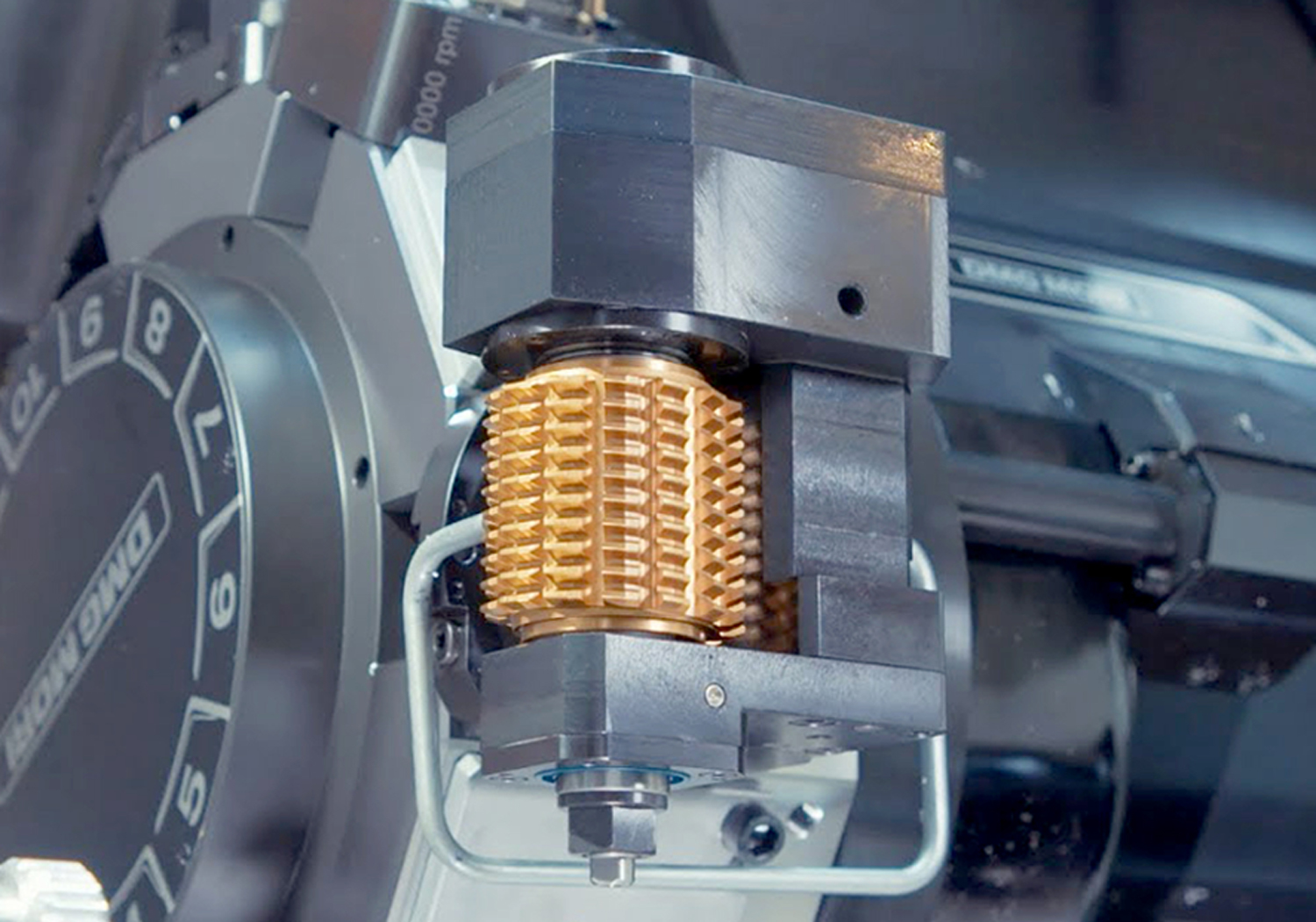

–概要
CNC旋盤用駆動工具は、追加の部品処理なしで旋盤上でフライス加工、穴あけ加工、タッピング加工を可能にします。この場合も、Gerardiは幅広い種類の工具を供給し、市場で最も人気のあるメーカーのCNC旋盤とタレットに、他に類を見ない価格と品質の比率で装備することができます。

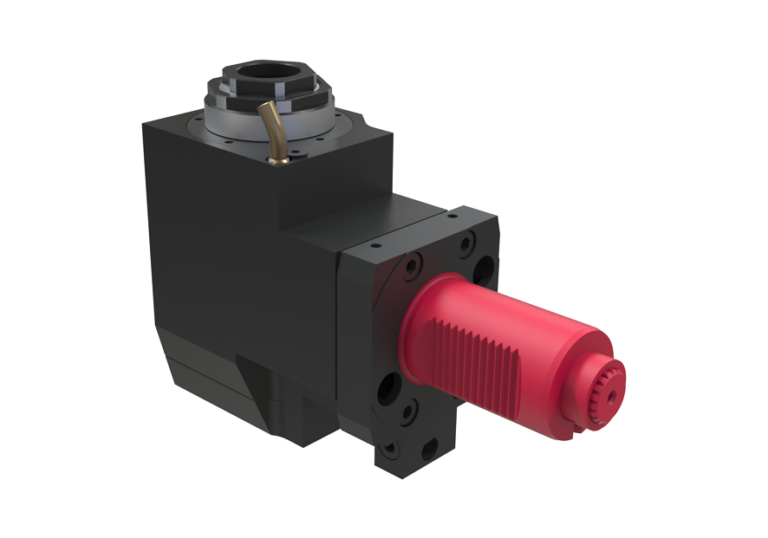

VDIツールホルダーは、タレット面の開口部に挿入される鋸歯状のシャフトで構成されています。ツールホルダーは、タレット内部にある歯付きの嵌合部によって固定されます。タレット面にある固定ネジを六角レンチで締め付けると、機構が作動し、ツールホルダーをしっかりと所定の位置に保持します。ツールホルダーの回転は、タレットの取り付け面にあるピンによって防止されます。BMTツールホルダーとは異なり、VDIツールホルダーは、使用する機械のタレット構成に応じて、タレットの外周又はタレット面に取り付けることができます。

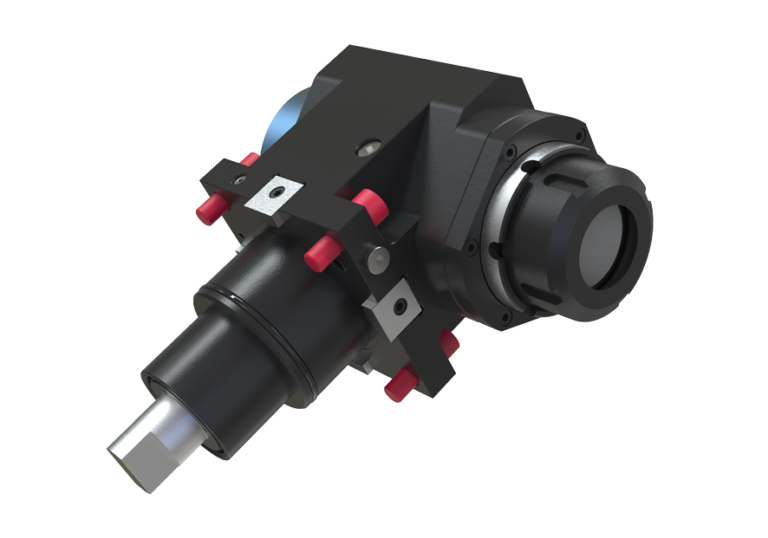

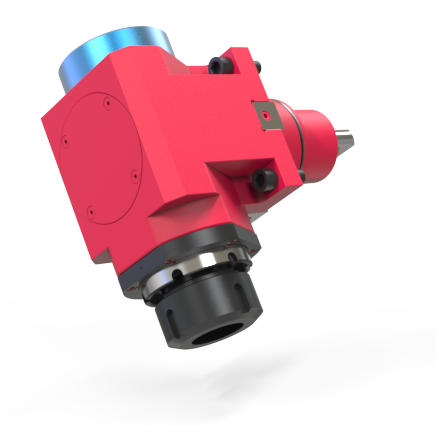

BMT(ベースマウントタレット)は、より堅牢な構成を求める場合に人気の選択肢です。BMTホルダーは、4本のソケットヘッドキャップスクリューでタレット面にしっかりと固定され、タレット面にある位置決めキーによって位置決め・固定されます。これらのキーのおかげで、VDIツールホルダーでしばしば必要となるツールホルダーの矯正指示が不要になります。さらに、BMTホルダーのシンプルな取り付け構成は、特殊な状況に合わせたカスタムホルダーの作成に最適です。これはVDIツールホルダーでは非常に困難です。
–対応機械メーカー・機種
| 機械メーカー | ターレット | 機種 |
| DMG森精機 | NL
NLX |
NLX 1500 / 2000 / 2500 / 3000 / 4000 12ステーション
NL 2000 (S)MC – 2500 (S)MC NL 3000MC 12ステーション |
| NZ | DURATURN 2050, 2550 (MC) NL/NLX 1500/2000/2500 20ステーション NT, NTX 1000, 2000 NT 3000 / 3100 / 3150 / 3200 NRX 2000 NZ/NTZ 1000/2000/3000/3100/3150/3200 NZ/NZX 1500/2000/2500 |
|
| TAKISAWA(日本) | TAKISAWA TS-2000-5000 T20(3キーターレット) | |
| DMG森精機 | SL ZL DL |
SL, ZL 150, 153, 154 (MC / SMC / Y / SY) DL 15, 150 (MC)CL 200/203 – SL 20/25 – DL 200/250(MC) SL 200/203/204/250/253/254(MC,SMC) 2500Y ZL 200(MC) – ZL250(SMC) |
| ヤマザキマザック | QTN 1 VDI 40 |
QTN 100/150 M/MS – 200/250(M/MS/MY/MSY) 16ステーション SQT 15/18/200/250 (M/MS/MY/MSY) 16 STATIONS – 100 M/MS |
| QTN 2 VDI 40 |
QTN 200/ 250 (M/MS/MY/MSY 12ステーション) SQT 15/18/200/250 (M/MS/MY/MSY) 12ステーション SUPER QUADREX 200/ 250 (M) |
|
| QTN 3 VDI 50 |
QTN 300/350/400/450 (M/MY/MSY) SQT 28/30/300/350/400/450 (M/MY) SLANT TURN NEXUS 500/550 (M) MEGATURN NEXUS 900 (M) HYPER QUADREX 450 (M) |
|
| QTS SMART BMT68 |
QT/QTS 100/150/200/250(M/MY/MS/MSY) QTC/QTU 100/150/200/250/300(M/MY/MS/MSY) |
|
| HQ | HYPER QUADREX 200, 250, MS/MSY – 16ステーション MULTIPLEX 620, 6200Y, 6250, W-200Y – 16ステーション |
|
| シチズンマシナリー(Miyano) | φ38 | BNA 32, 42 (C / DHY / GTY / MSY / S) |
| φ45 | ABX 51, 64 (TH2 / TH3) – BNE 34, 51 (S/SY / MSY) – BNX 42 (SY) – BNJ 42 / 51 (S / SY) BND 51 (C / S / SY) |
|
| φ54 | ABX 51, 64 (SYY / THY) | |
| 中村留精密工業 | BMT
45 |
NTJ 100, SC 100 – SUPER NTMX SUPER NY3 – WT, WY 100 |
| 村田機械 | MT 100 | |
| 中村留精密工業 | BMT
55 |
AS200 (L-LS) 12/15ステーション NTY3-150/250 SC150(M)/200(MY)/250(M) Super NTJ / NTJX / NTM3 TW 10/20 16ステーション WT 150/200/250 – WTS 150 – WTW 150/160 WY 150/250 – WT 200 II (M/MY) WT 20 II (M) – TM C20 II (M/ML) |
| 中村留精密工業 | BMT
65 |
WT300 – SC300 – TW20 TMC 200/300 (M) SUPER NTX TW20M (MY/MM/MMY/MMYY) 12ステーション TW 30M (MY/MM/MMY/MMYY) 16ステーション |
| オークマ | VDI
30 |
LB 10, 200 M, Y – LT 10, 200 M, Y – ES L6 M / L8 M – GENOS L200, L2000-E |
| VDI
40 |
Captain L370 M – ES L10 M – GENOS L300, L3000-e M/MY (VDI40) – LB/LU 300, 3000 M (VDI40) – LB 300 MW (アキシャルターレット) LB/LU 300 MY |
|
| BMT
55 |
LT 2000EX (M / MY) 16ステーション | |
| BMT
60 |
GENOS L300 (MW / MYW) LB 2000, 2500, 3000 (EX) LU 2000, 2500, 3000 (EX) MULTUS U3000, 4000 (2SW) |
|
| TAKISAWA(日本) | BMT
60 |
TM-2000 T12 (2キーターレット) TM-2000, 3000 T12 (2キーターレット) TS-2000-5000 T20 (3キーターレット) TS-3000-5000 T12 (2キーターレット) TS-3000-5000 T12 (3キーターレット) |
| ツガミ | BMT
65 |
M06 (SY) – M08 (D/SD) – M08 (SY) |
–特徴
・焼入れメインボディ
特殊処理された耐腐食性鋼ボディ。
・ボールベアリング
予圧されたアンギュラコンタクトボールベアリングは、精度と長寿命の潤滑を実現します。

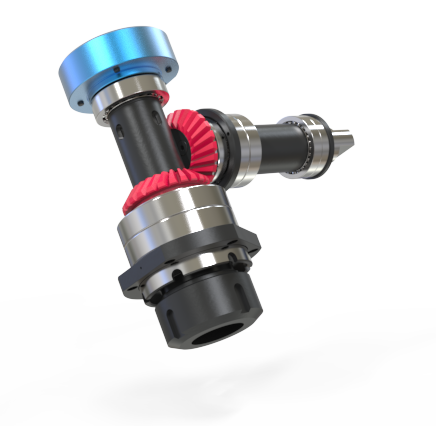

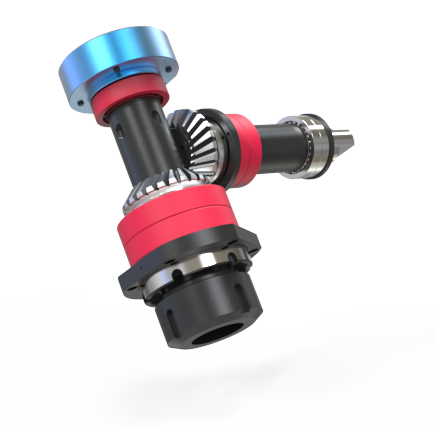

・Gleason スパイラルベベルギヤ
Gleason スパイラルベベルギアは、完全に研磨されたインボリュート形状をしています。

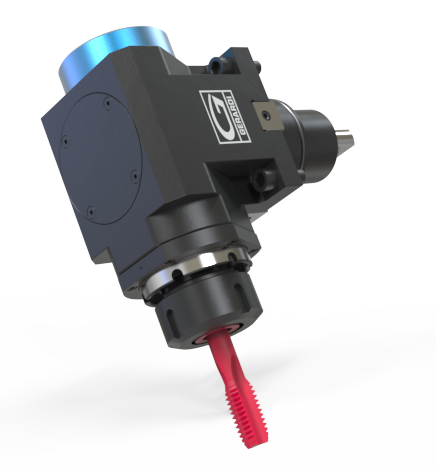

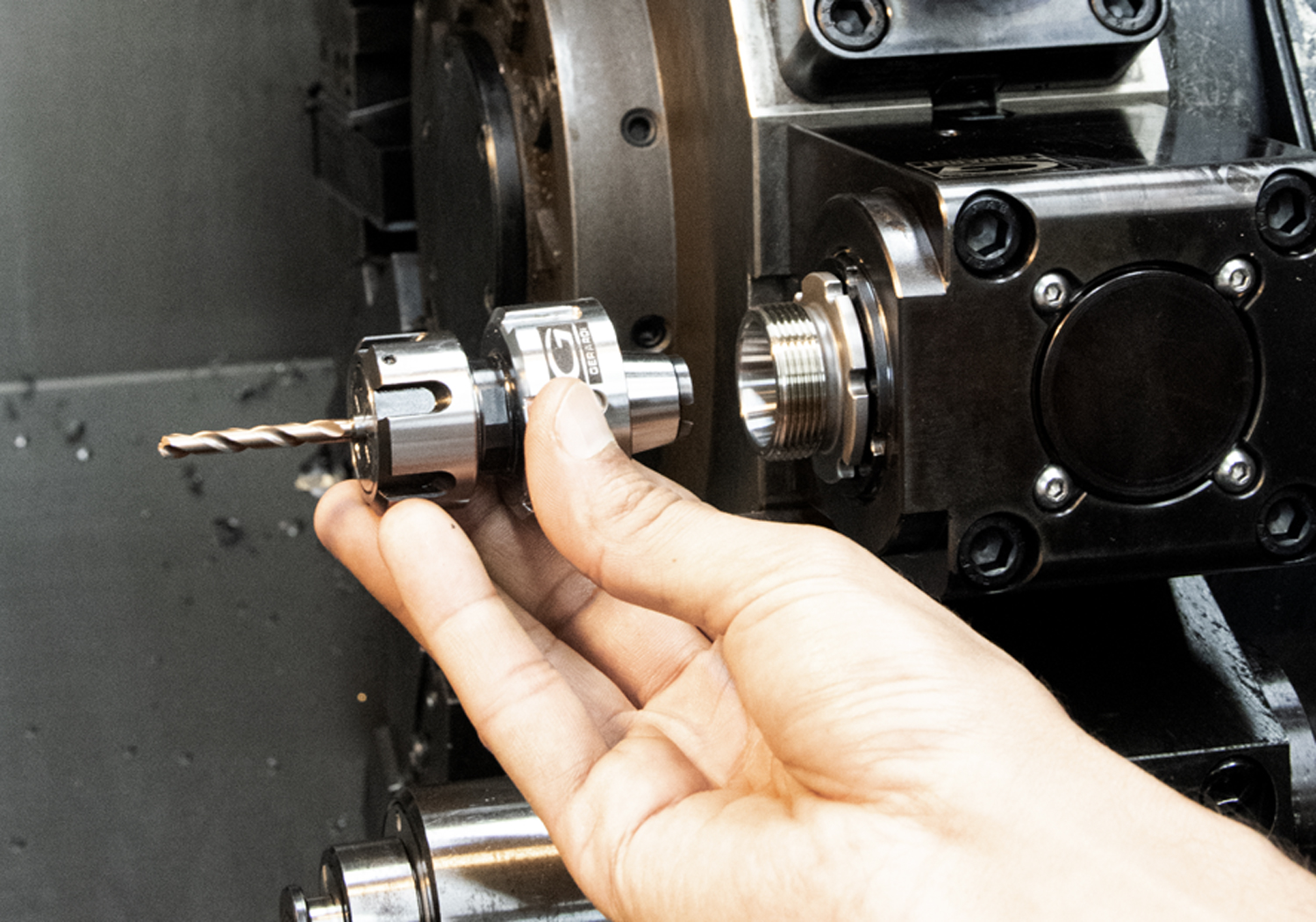

・タッピング
タッピング操作の場合、全ての回転工具に、国際規格 DIN 6499に準拠した標準ER コレットと交換可能な軸方向補正コレット ET-1 を装備できます。これにより、サイズに応じてタップの軸方向補正が 7～13 mmになり、送り誤差や回転方向の反転を補正できます。

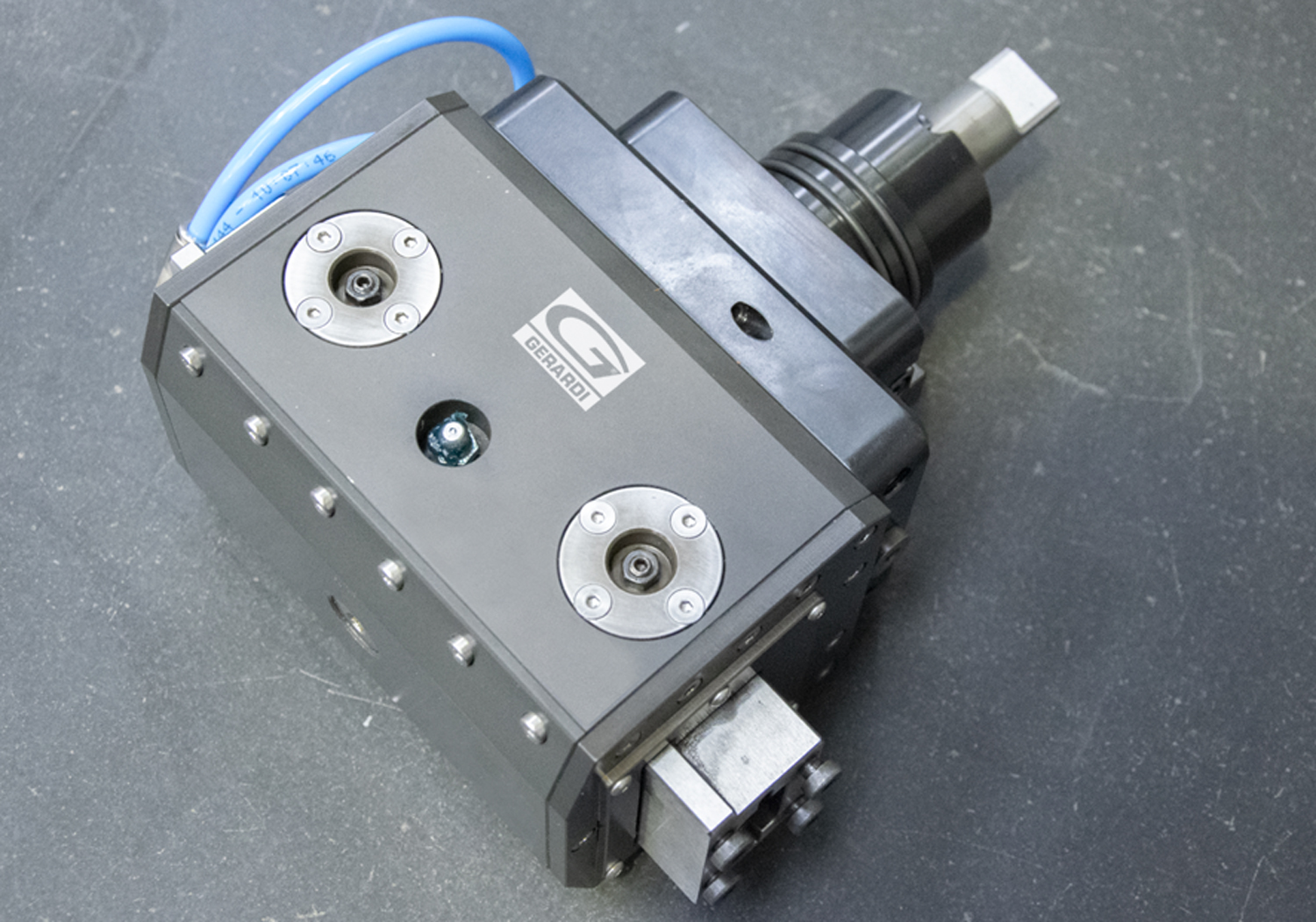

・複数の出力

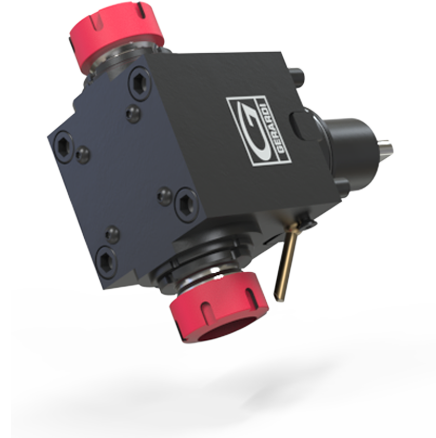

角度調整可能なものを除く全ての回転工具は、同一寸法であっても、2つ又は複数の出力を供給できます。複数の出力は、反対方向又は同一方向のいずれかにすることができます。

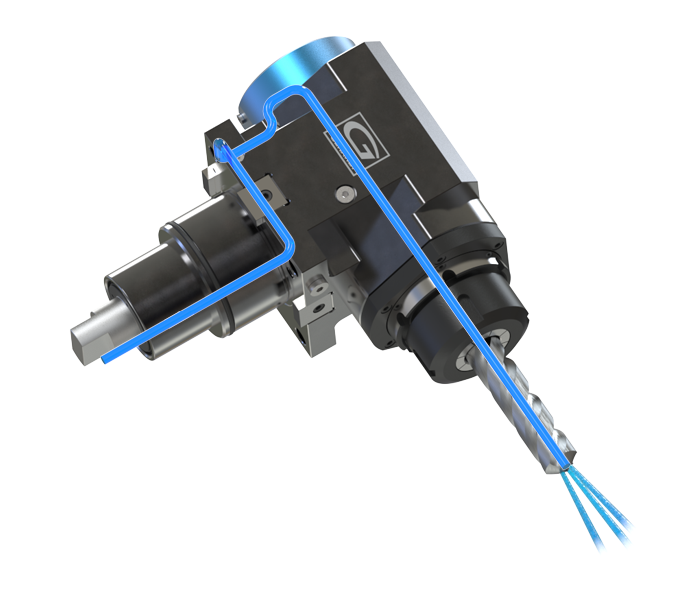

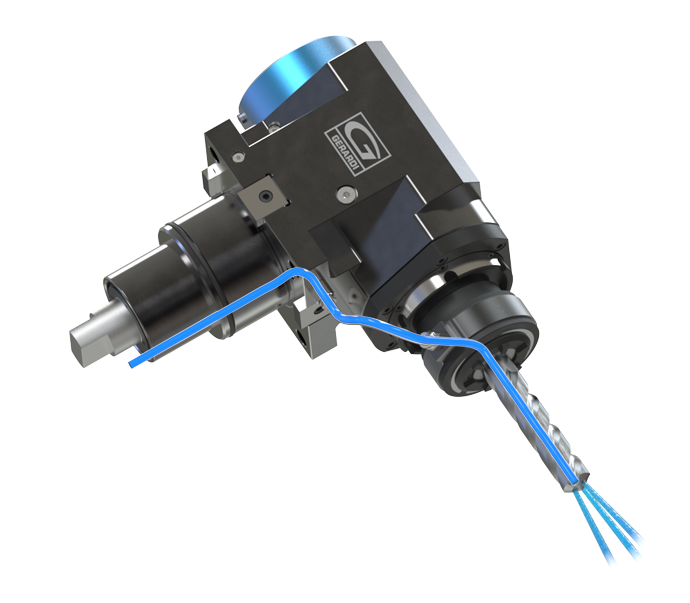

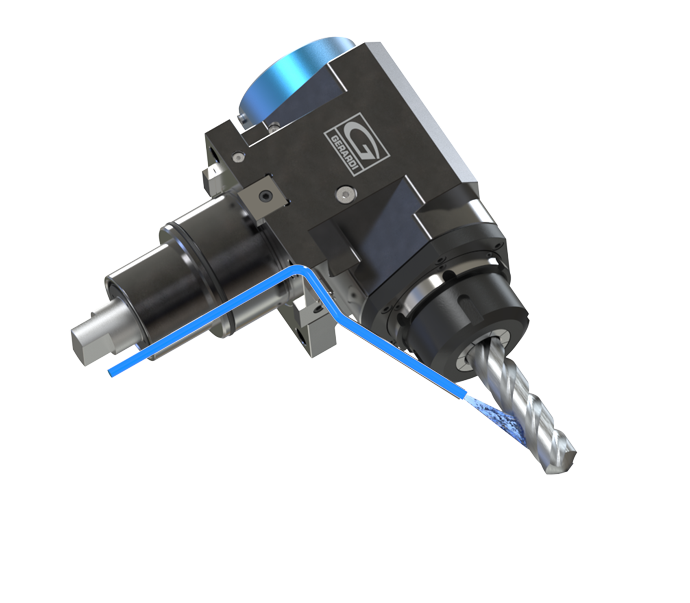

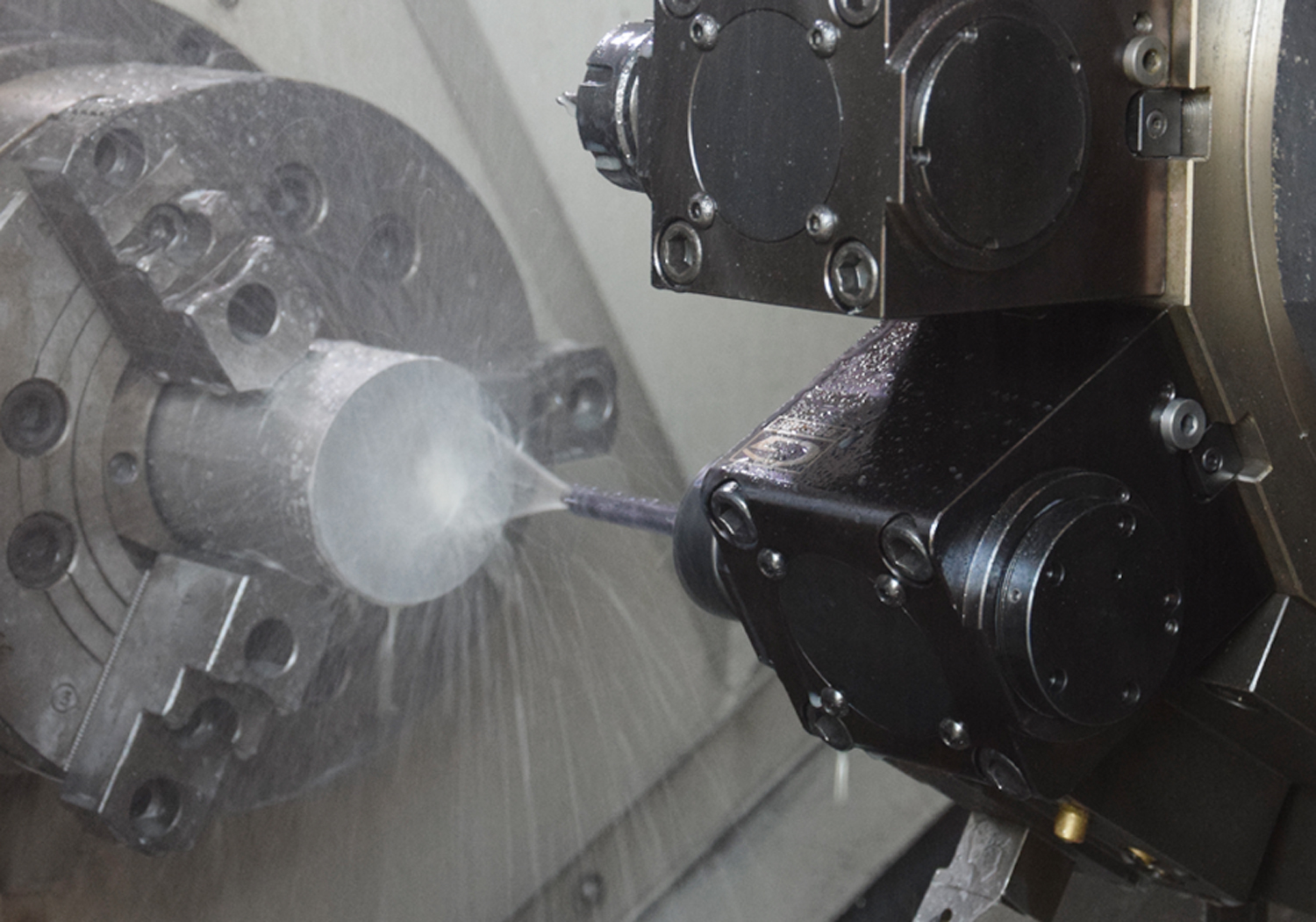

・クーラント
///外部
» 機械主軸 » クーラントパイプ
///内部
» 機械主軸 » 回転ディストリビュータ » 工具
///reCool®ナット
» 機械主軸 » reCool®ナット » 工具
メーカーHP:Gerardi
