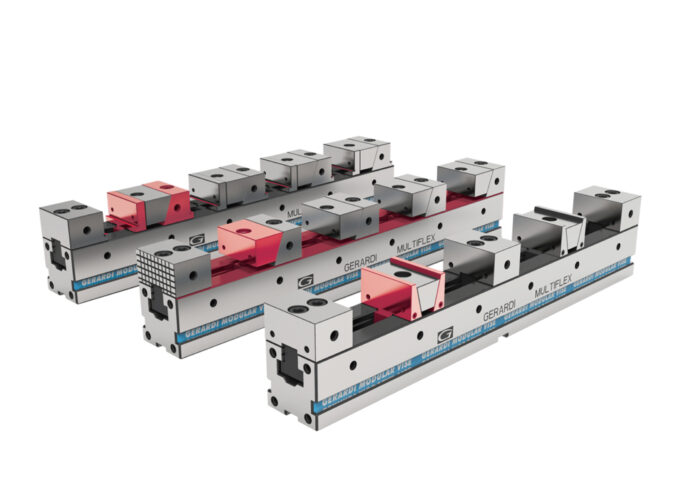

福浦のワークを同時に把握可能なバイスです。
–概要
マルチフレックスシリーズのバイスは、全く新しいコンセプトのモジュラークランプシステムであり、機械テーブル容量を最大限に引き出し、生産性を向上させます。このシステムは、複数のワークピースを機械テーブル上で同時にクランプできるように設計されており、工具交換時間を短縮します。

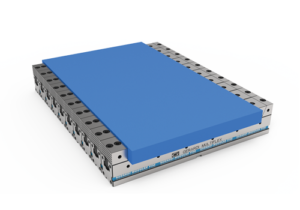

・平行取り付け
バイス10個、ワークピース1個を把握

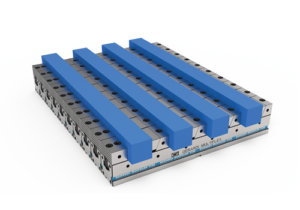

・平行取り付け
10個のバイスで4個のワークピースを把握

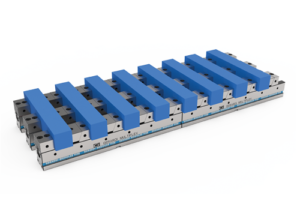

・インライン取り付け
6つのバイスで8つのワークピースを把握
・インライン取り付け
6つのバイスで24個のワークピースを把握
–特徴

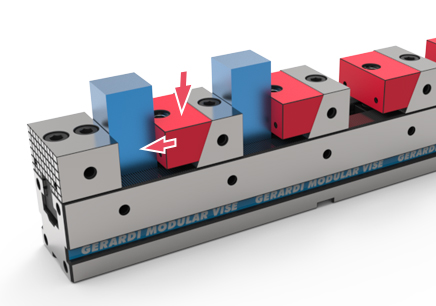

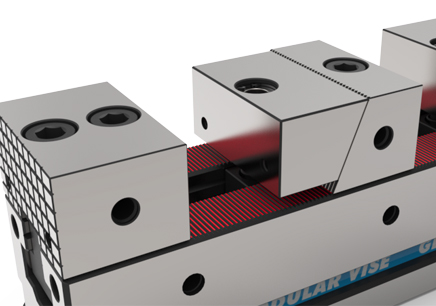

・引き下げジョー動作

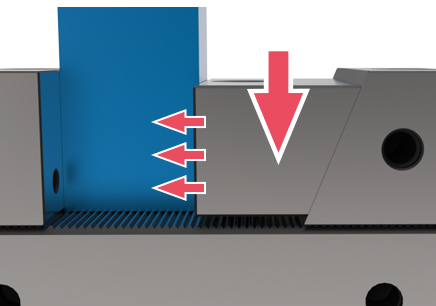

固定ジョーと可動ジョーの間にも研磨されたくし歯により、ガイド付きの引き下げ動作を備えたウェッジクランプ

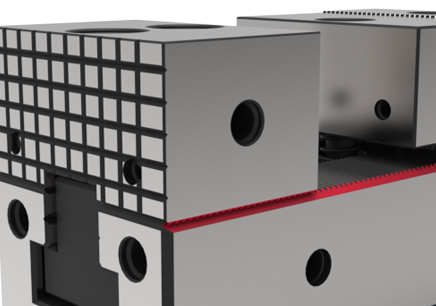

・最高精度保証
ベースと固定ジョーの両方に研磨されたラック歯がある為、位置決めと位置合わせが正確です(±0.02 mm)。

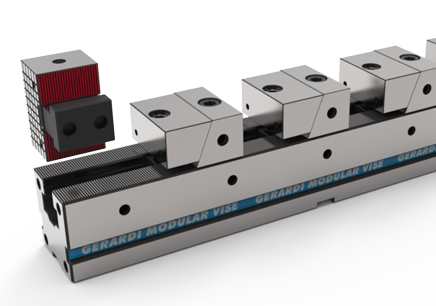

・汎用性
バイスベースの歯の任意の位置にジョーを配置、追加又は取り外しすることが可能
・スムースジョー
マルチフレックスバイス Art.606にはステップジョーが装備されており、ワークピースを持ち上げてドリルで穴を開けることができます。

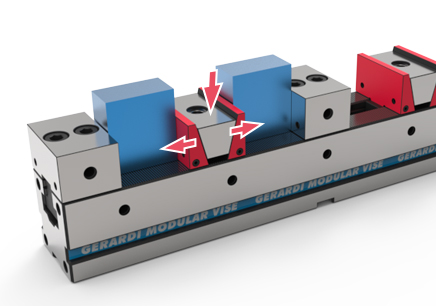

・ダブルクランプジョー
マルチフレックスバイス Art.611には、バイスベース又は平行に持ち上げられた複数のワークピースを同時にクランプする為のダブルクランプジョーが装備されています。

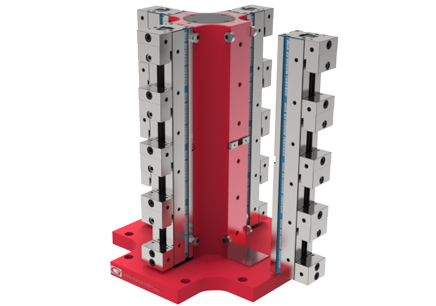

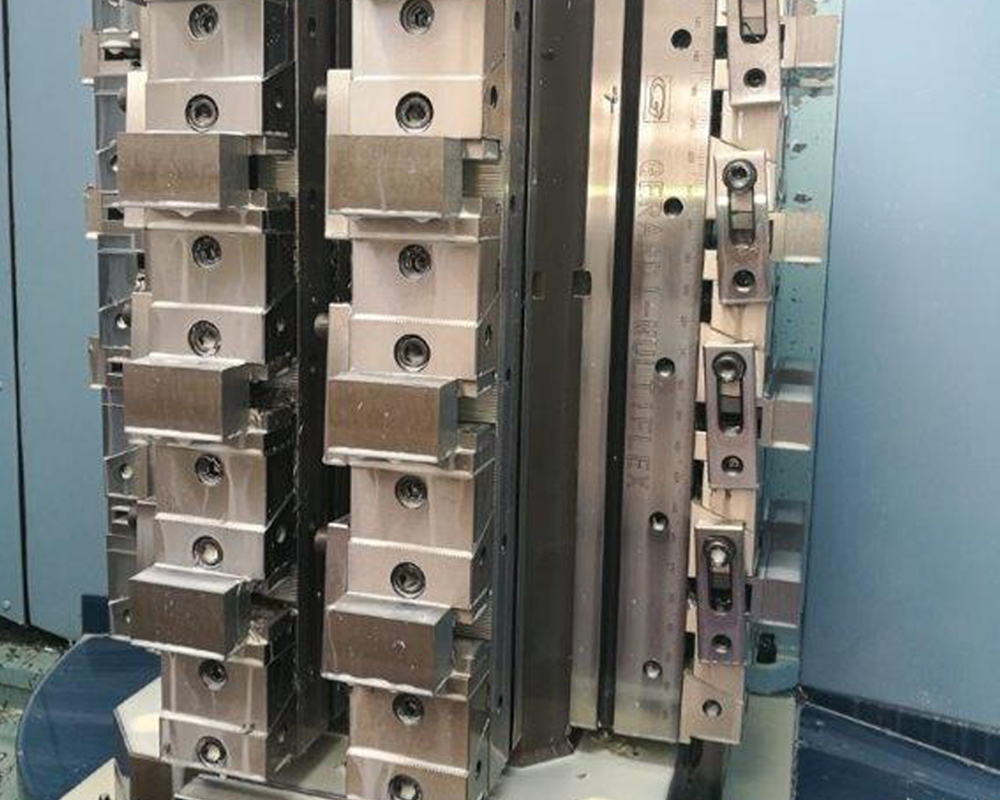

・垂直セットアップ
メーカーHP:GERARDI
カスタマイズソリューション_1
カスタマイズソリューション_2
カスタマイズソリューション_3
カスタマイズソリューション_4
カスタマイズソリューション_5
カスタマイズソリューション_6
カスタマイズソリューション_7
|
|
 |
 |
|---|
