クラシックライン-CLASSIC LINE

アングルヘッド

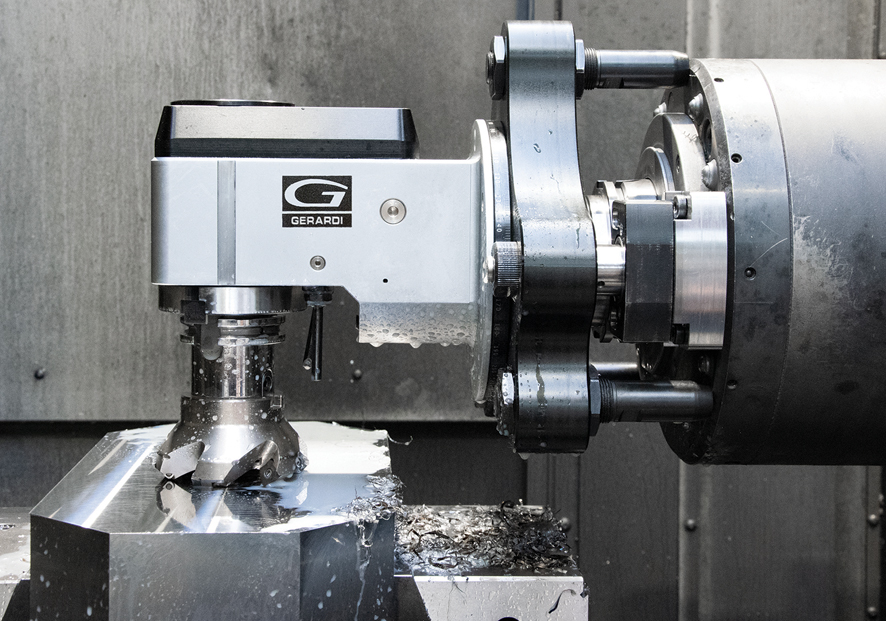

マシニングセンター及び複合加工機向けのアングルヘッドです。

–概要

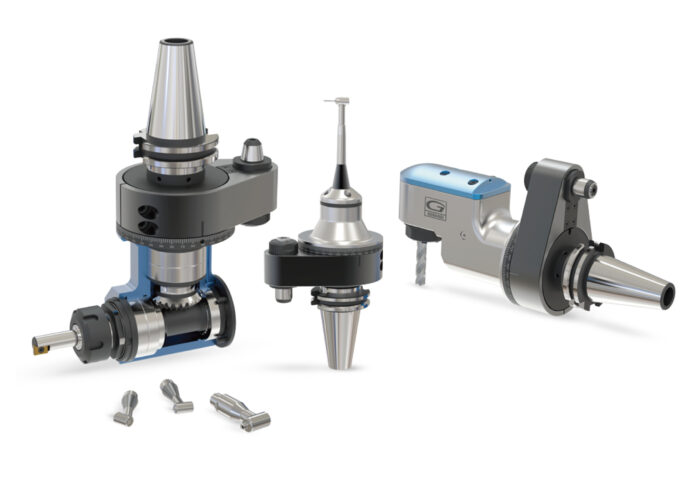

クラシックライン アングルヘッドシリーズは常に進化を続けており、現在197種類の製品が揃っています。豊富なシャンクバリエーションにより、エヴォリューションライン アングルヘッドと共に市販のあらゆるマシニングセンターに対応しています。

私たちの目標は、横型及び立型マシニングセンターにおけるあらゆる操作を簡素化・改善することで、生産チェーンを最適化することです。

Gerardiの新しいクラシックライン アングルヘッドは、40年以上にわたり数千もの生産上の問題を解決し、最適なソリューションを見出し、常に最高の製品品質を保証してきた経験に基づいて設計されています。

・ATCシリーズ

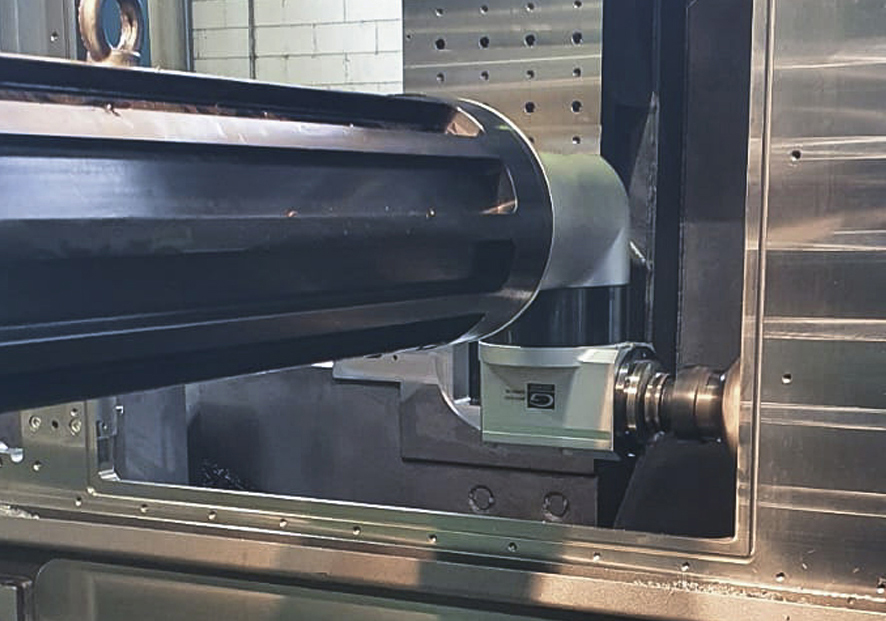

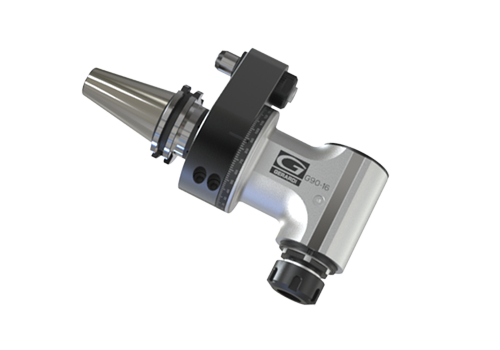

このヘッドシリーズはマシニングセンターでの使用を想定して設計されており、工具マガジンから機械主軸へ、そして機械主軸から工具マガジンへ自動的に搬送可能です。クラシック ATCヘッドの大きな特徴は、駆動テーパーと一体化したメイン入力シャフトにより最大限の剛性を確保していることです。

・MTCシリーズ

フランジアタッチメントを備えた従来型工作機械用ヘッドシリーズです。ユニバーサルフランジのTスロットにより、ヘッドを垂直軸を中心に360°自由に位置決めできます。モジュラーシステムにより、スペーサーを追加することで本体の長さを延長できます。

–特徴

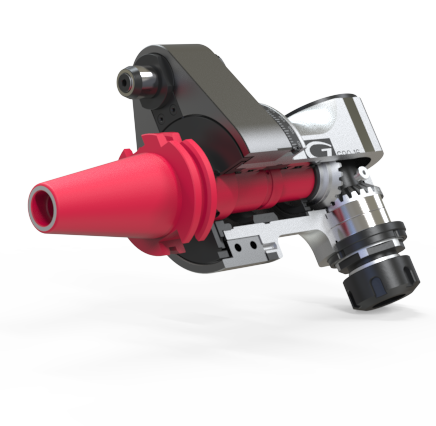

・一体型シャンクとシャフト

メインシャフトは、ドライブ入力テーパーと一体化した一体構造で、焼入れ・研磨処理が施されているため、最大限の剛性を確保しています。あらゆる機械のスピンドルに交換可能です。

・メインスチールボディ

360°ポジションと内部空気圧を備えた処理鋼製ヘッドボディは、最高の剛性と耐腐食性を備えています。熱膨張は最小限に抑えられています。

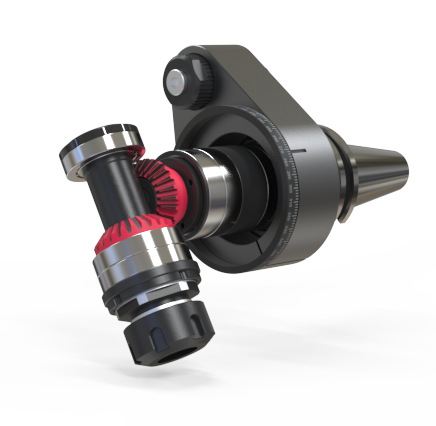

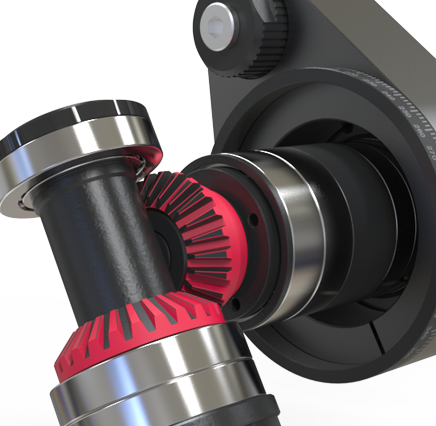

・Gleason ギヤ

最高性能の材料を使用した研磨スパイラルベベルギアは、発熱と騒音を低減し、最高の回転数を保証します。
セットギアのデータをコンピューターで計算することで、噛み合い時に複数の歯が作動し、伝達力が向上し、ギアの寿命が長くなり、騒音もほとんど発生しません。

・位置決めピン

リリース位置決めピンをロック及びロック解除してシャンクの回転を可能にします。

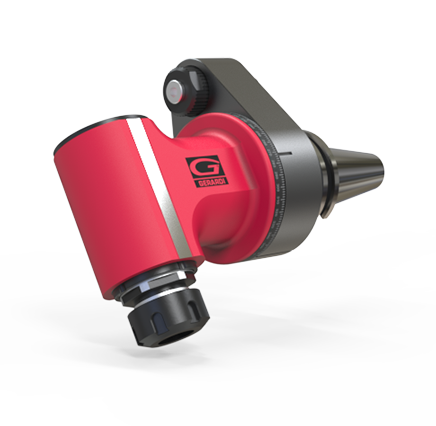

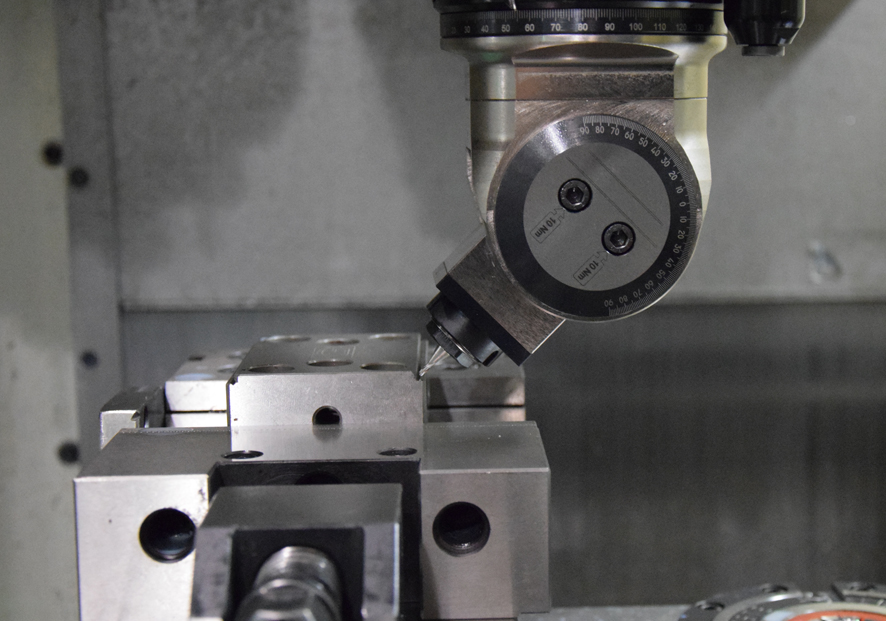

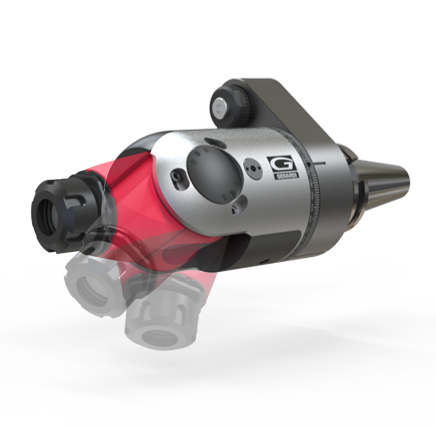

・GMUシリーズ

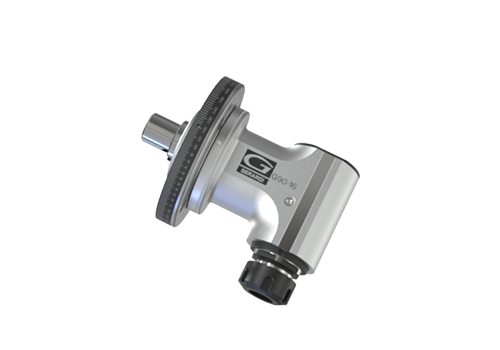

GMU出力調整機能搭載。1つのアングルヘッドで垂直、水平、角度加工が可能です。出力は0～90°の範囲で調整可能です。クイック位置決めピン(15°毎）。

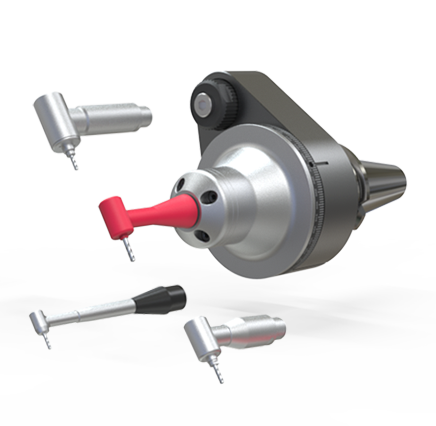

・NEW ミニシリーズ

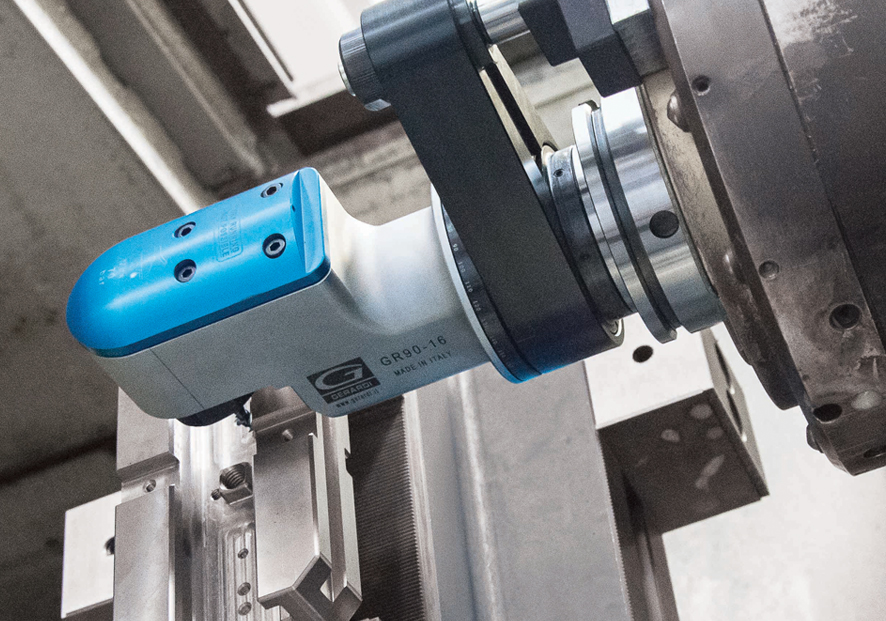

小さな穴径での加工に対応。コンパクトな設計と高い性能を誇るこの革新的なアングルヘッドシリーズは、他のヘッドでは到達困難な位置への加工を可能にします。バリ取り、皿穴加工、軽度の穴あけ加工向けに設計されており、4種類の交換可能な90°スピンドルから選択可能です。

・NEW スリムシリーズ

微細加工に最適。新登場のスリムアングルヘッドシリーズは、小型化と高性能、そして信頼性を主な特長としています。

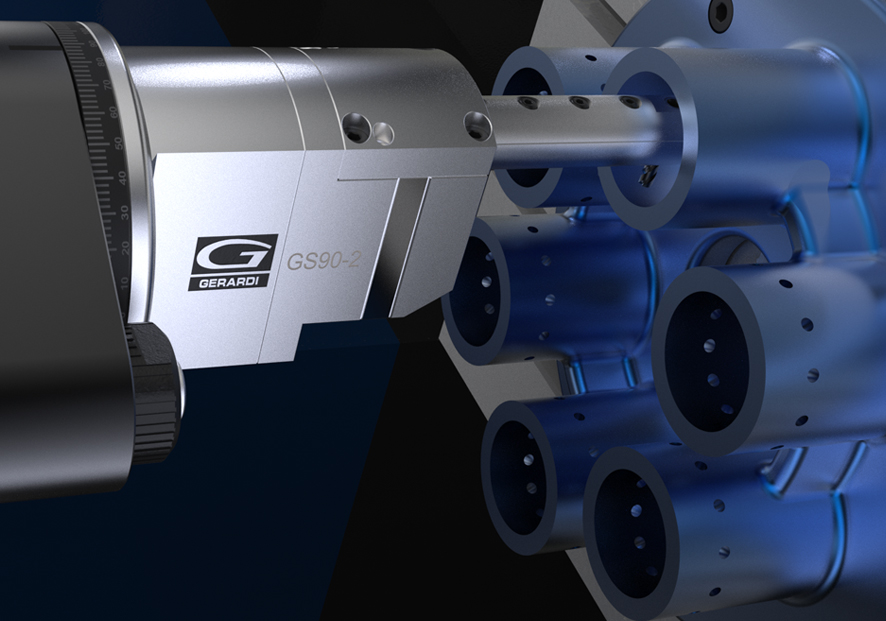

新登場のアングルヘッドモデルGS90-2は、特にØ19mmのシートへの微細加工に適しており、G90-3XSは届きにくい箇所の加工を可能にします。どちらも、Ø1～3.5mmの工具に対応した専用マイクロコレットを装着可能です。モジュラー式直歯ギアのカスケード接続により、特殊な長さにも対応可能です。

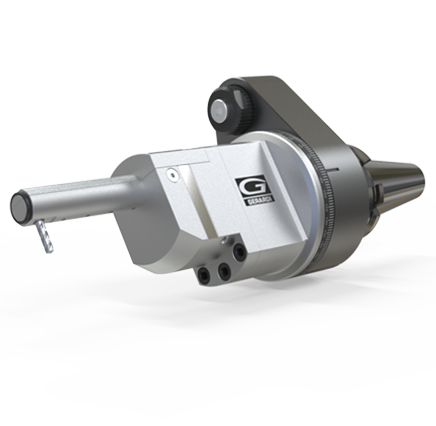

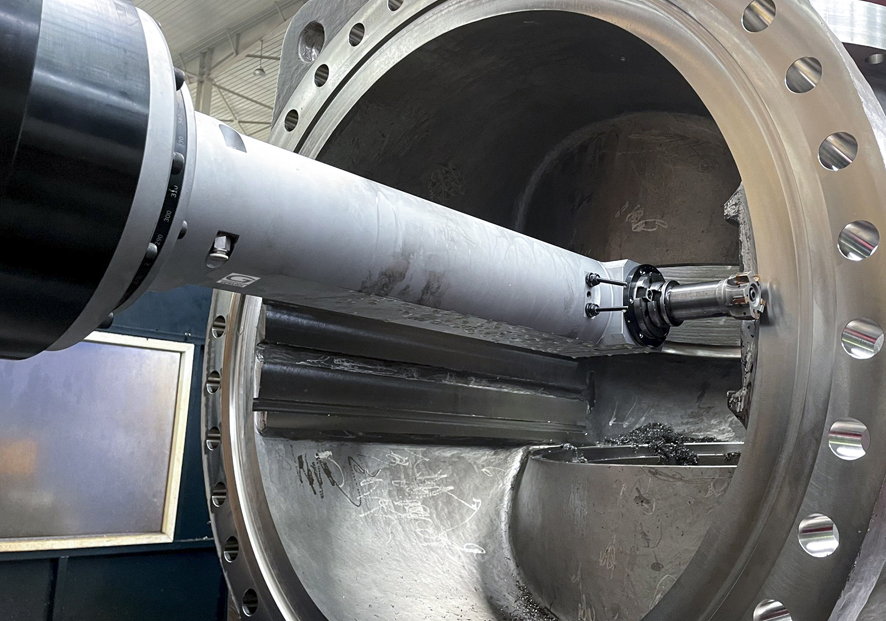

・NEW エクステンデッドシリーズ

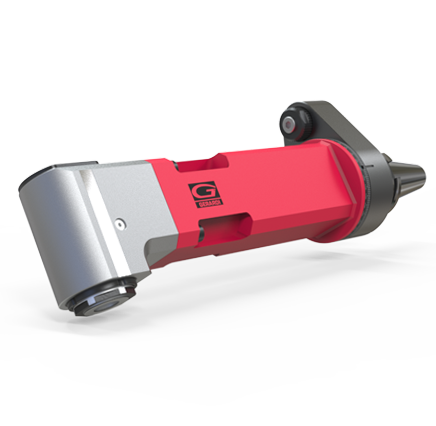

深穴加工に最適。新シリーズのミニヘッドは、50年にわたる確かな技術ノウハウと経験に基づいて設計されています。新しいエクステンデッドアングルヘッドは、4種類の長さと240～332mmの加工範囲で提供され、ワー​​クの内側や大径パイプの加工を可能にします。

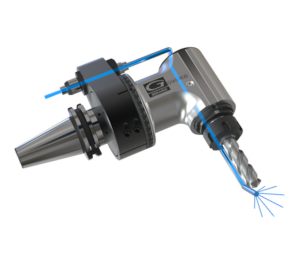

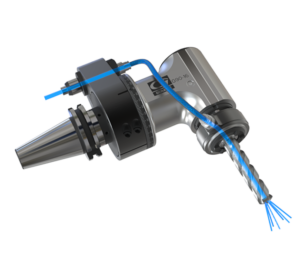

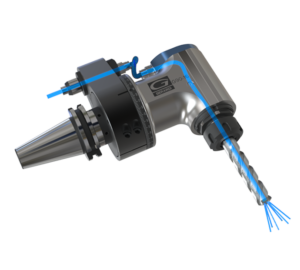

・クーラント

///10BAR

» 位置決めピン » 工具

///10BAR

» 位置決めピン » 回転ディストリビュータ » 工具

///最大70BAR

» シャンク » 回転ディストリビュータ » 工具

///最大70BAR – (内部)

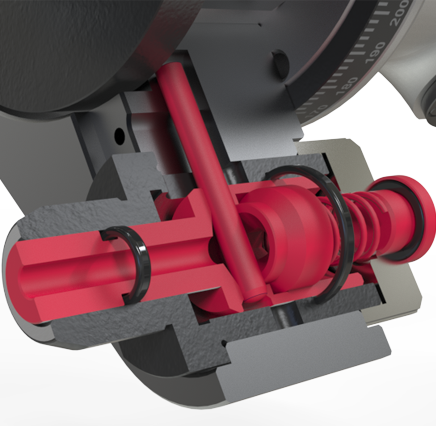

»位置決めピン » reCool®ナット » 工具
