多様途向けフレキシブルモジューラー式バイスです。
–概要

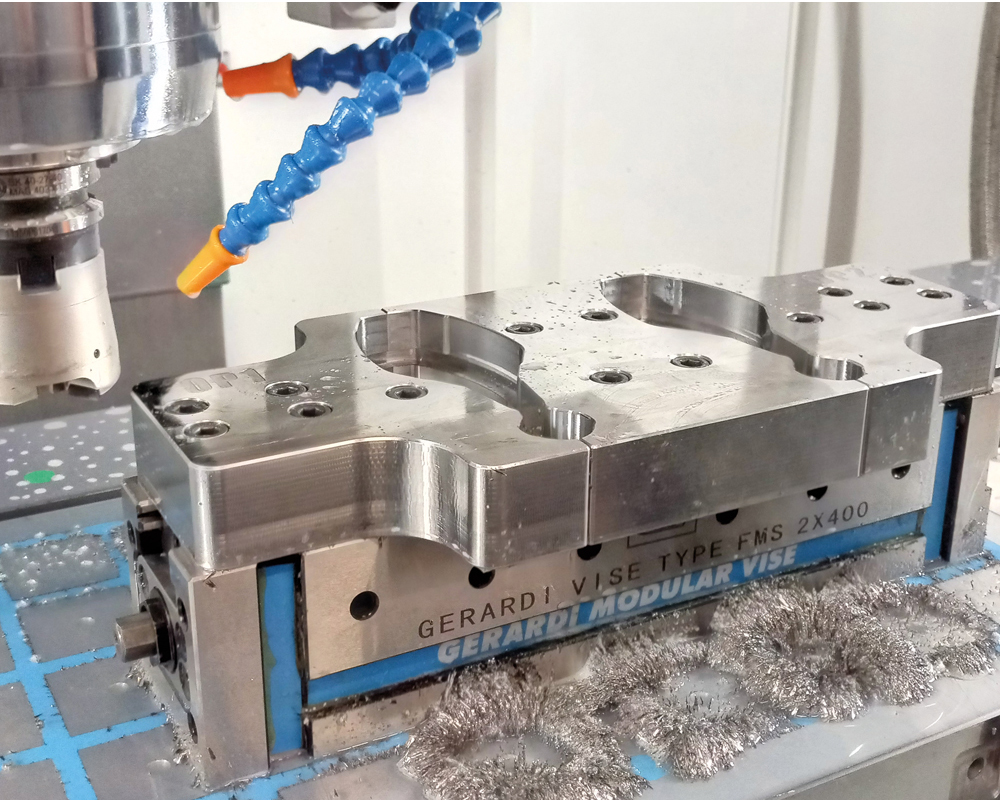

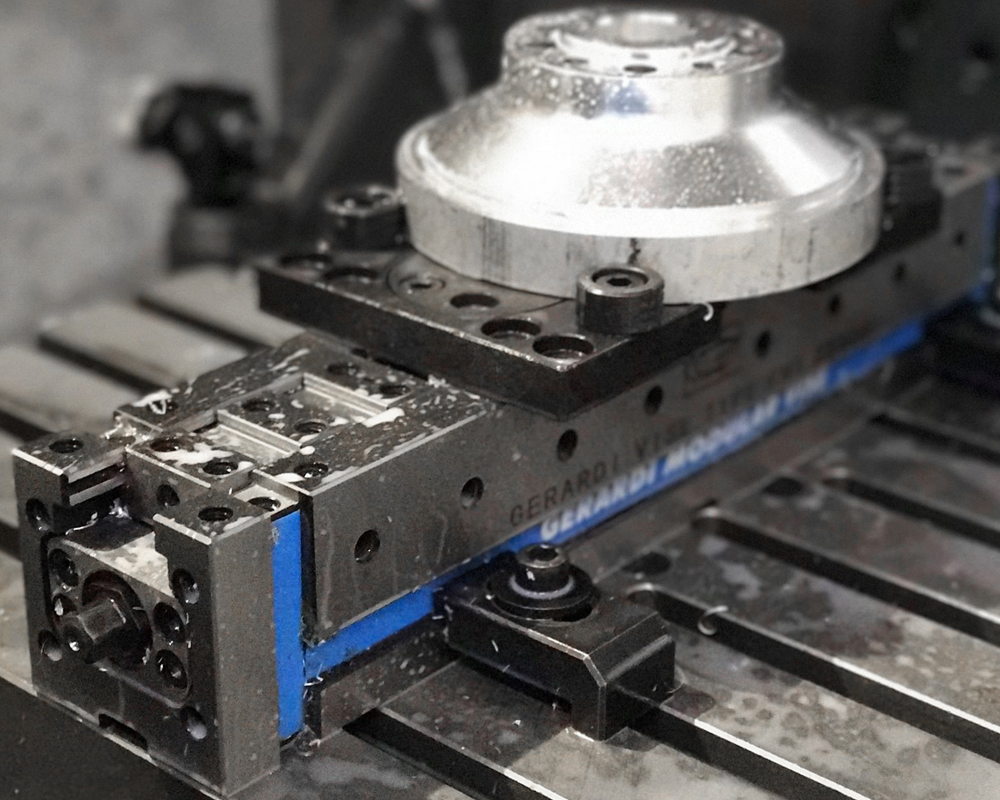

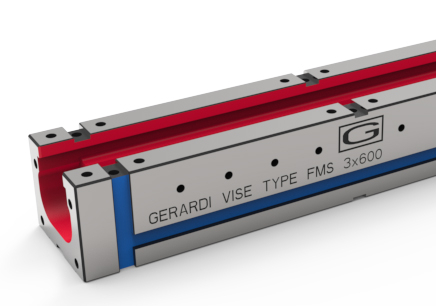

マシニングセンター専用に開発されたFMSシリーズのバイスは、省スペース設計で完璧なアライメントによるワーク保持を可能にし、極めて高い耐摩耗性を備えています。また、標準のモジュラーバイス(ベース厚が2倍)と比較して、たわみを2分の1に低減しています。
このバイスシリーズの特徴(特許取得済み)は、各シングルバイス(1ピース把握)を、ユニバーサルバイス本体ベース上のジョーを交換するだけで、外側から内側へ、あるいはその逆方向にも固定可能なセルフセンタリングバイス、あるいはダブルバイスに変換できることです。
–特徴

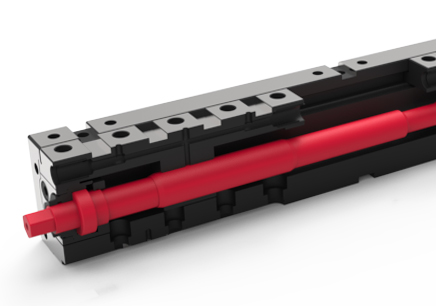

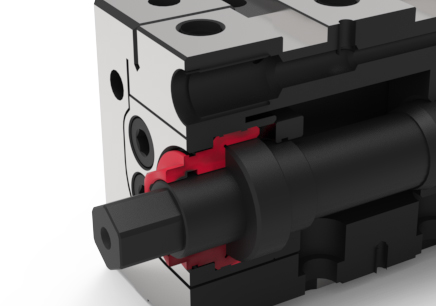

・ダブルねじスピンドルとガイドスライド

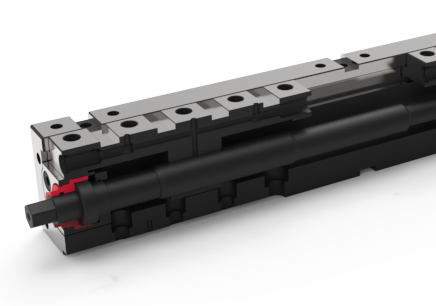

左右のねじ山と複数の可動ジョー位置を備えたバイスベースと同じ長さのスライドを備えた完全に保護されたメインスピンドル

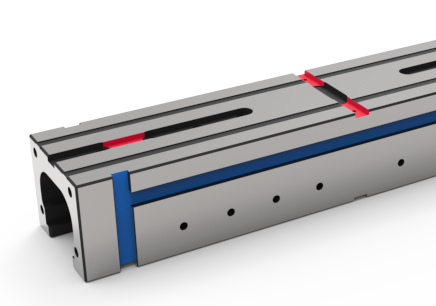

・位置決めキー溝
ベース底面には縦方向と横方向のキー溝があり、水平方向の位置決めに、側面には垂直方向の位置決めに使用します。
・最高の剛性

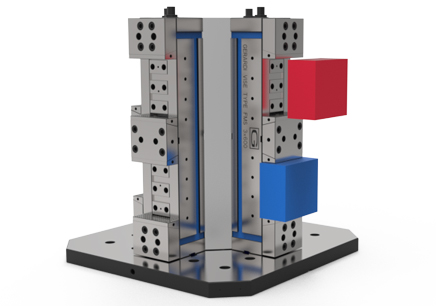

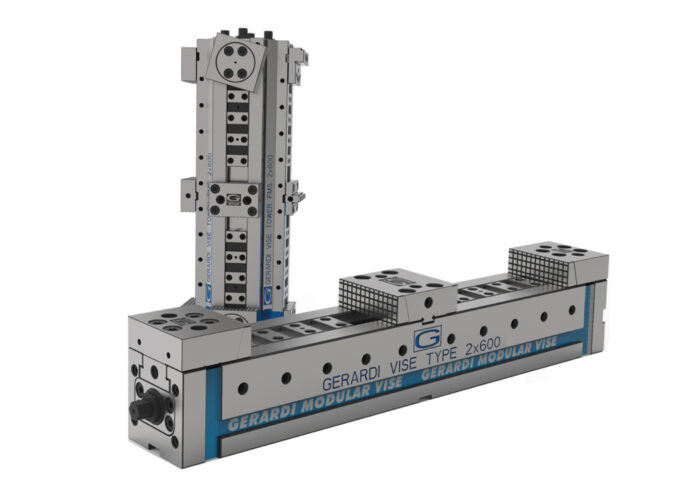

より高い剛性を確保するために、バイスベースを高くしました。標準モジュラーバイスに比べて、曲げモーメントを2分の1に低減しました。ソリッドバイスタワーも用意しています。

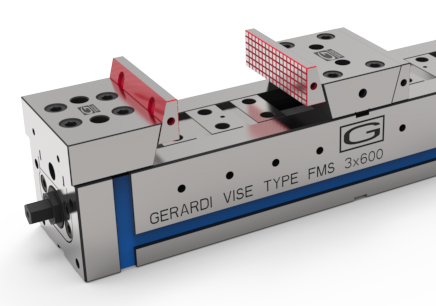

・3つのバイスが1つに
各シングルバイスを、外側から内側へ、またはその逆にブロックする可能性のあるセルフセンタリングバイスに変換したり、ユニバーサルバイス本体ベースのジョーを簡単に交換することでダブルバイスに変換したりできます。

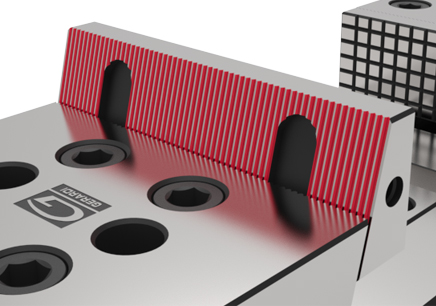

・最速のバイスリセット
クシ形状システムでジョープレートを引き下げる(クイックハンドチェンジ)。

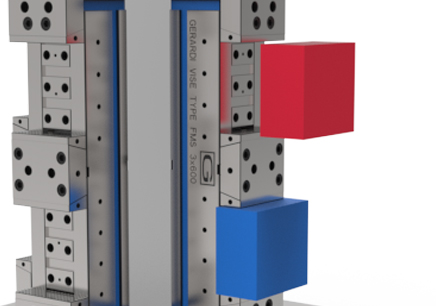

・サードハンドサービス
2つ目のワークを装着している間に、最初のワークを軽くクランプすることができます。この装置は、バイスを垂直に設置する場合に特に便利です。
メーカーHP:GERARDI

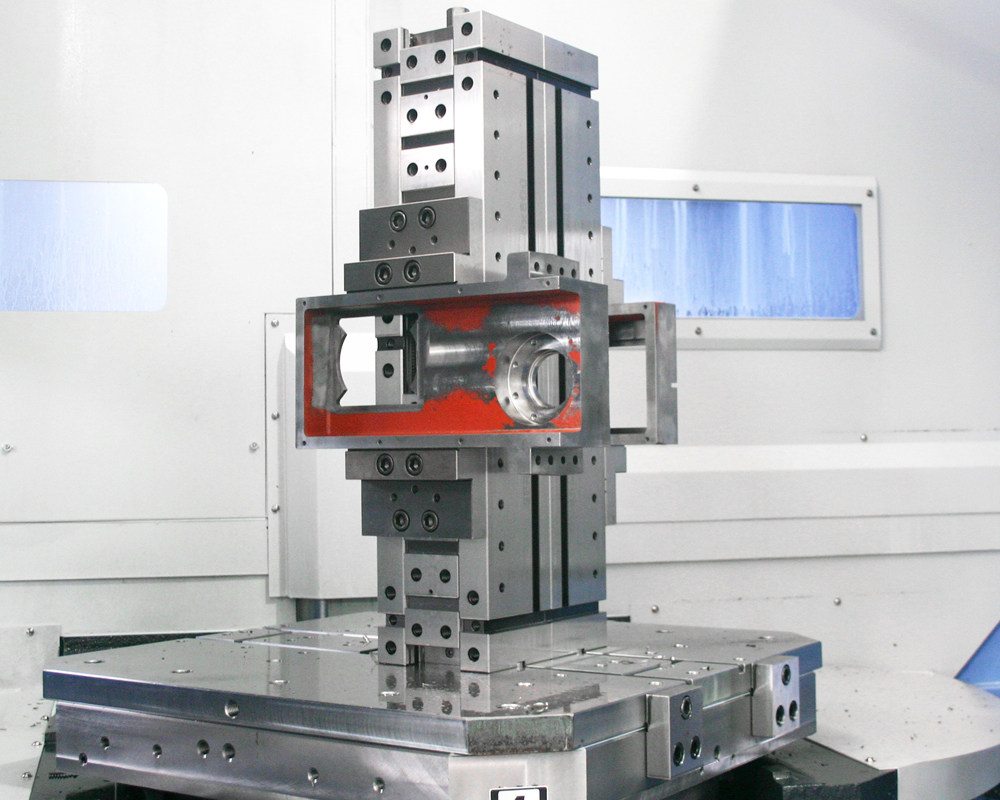

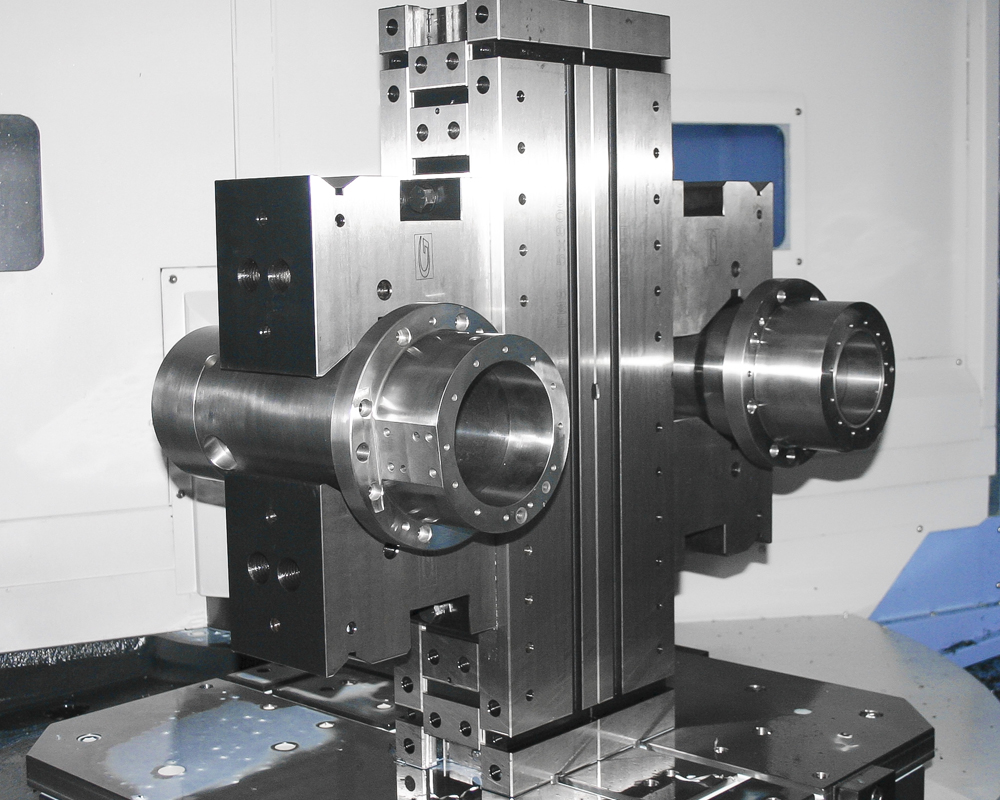

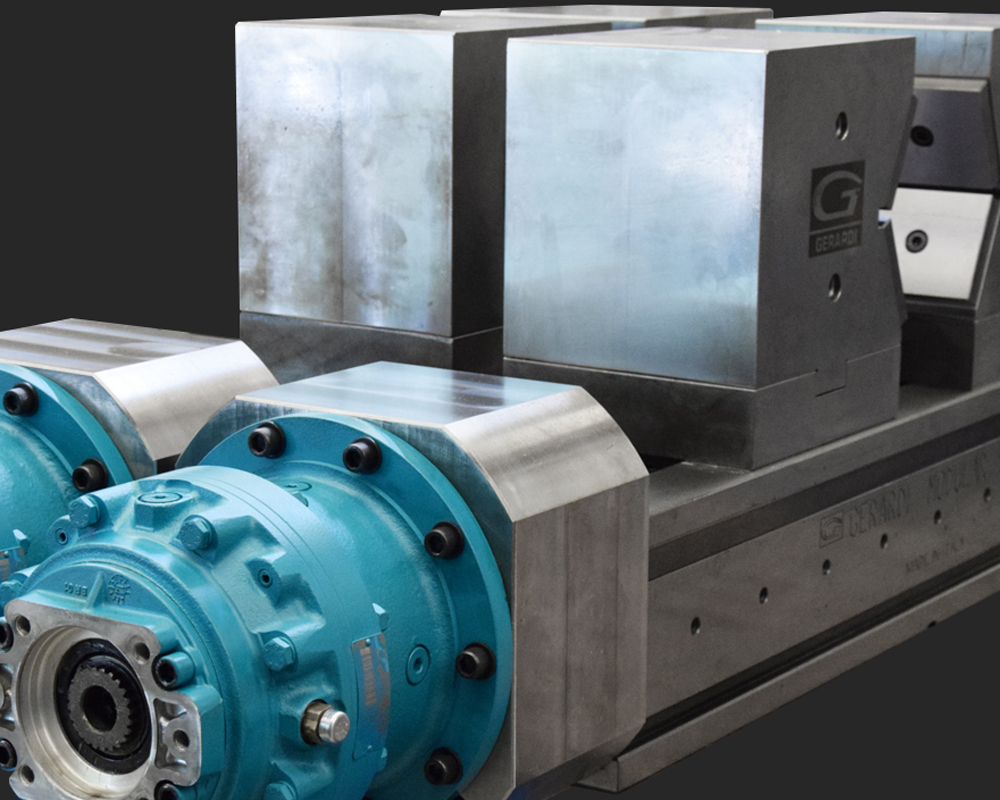

カスタマイズソリューション_1
