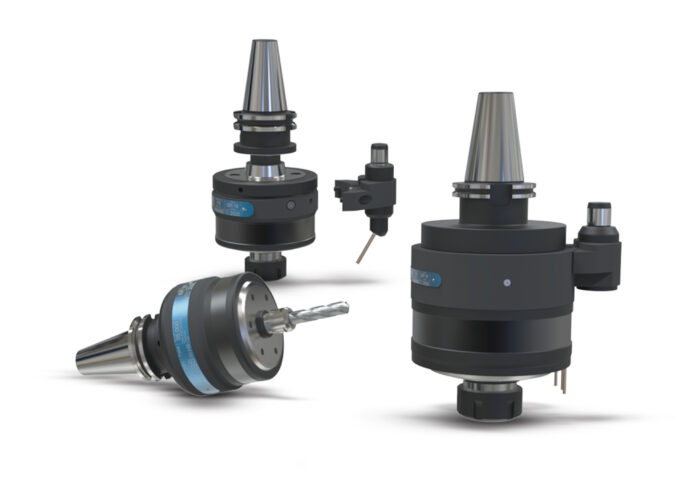

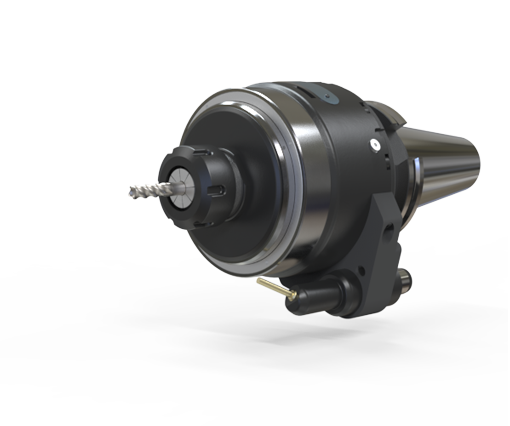

スピンドルスピーダー

増速ツールホルダー

マシニングセンター及び複合加工機向けの増速式回転工具です。

–概要

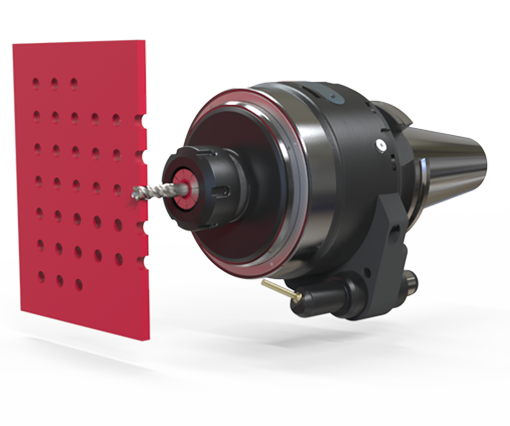

スピンドルスピーダーは、穴あけ加工において最高の信頼性と精度を保証する製品を提供する為に設計・開発されました。設計から完成品の静的および動的試験に至るまで、当社のスピンドルスピーダーは最先端の技術とノウハウを駆使しています。– 最大35,000rpm – 高速加工 – 手動又は自動工具交換オプション、エヴォリューションシリーズのアングルヘッドとの交換可能 – 低回転数での機械稼働が可能 – 超硬工具の使用が可能

スピンドルスピーダーシリーズは、従来の機械だけでなく、自動工具交換機能を備えた機械にも取り付けることができます。スピンドルスピーダーシリーズは、長寿命の合成グリースで潤滑されており、実質的にメンテナンスフリーです。各スピンドルスピーダーに付属する試験証明書が製品の品質を保証します。当社の製品は、堅牢性、柔軟性、使いやすさ、メンテナンスの容易さで常に高い評価を得ており、スピンドルスピーダーシリーズは、こうした優れた特長をさらに証明するものです。

► 新プロファイル / 新設計
► 全モデルの内部ベアリングを見直し、ギアを新設計
► 騒音と振動を低減
► 加工時の温度上昇を低減
► 全機種で速度を30%向上
► ギアの潤滑性向上のため、グリースを内蔵

► 全機種で70barの内部クーラントオプションを用意
► 全機種でリアコンタクトベアリングを採用
► スピンドル剛性が約15%向上
► 負荷容量が約25%向上
► GSSタイプと比較してNmが最大240%向上
► GSSタイプと比較してkWが最大190%向上

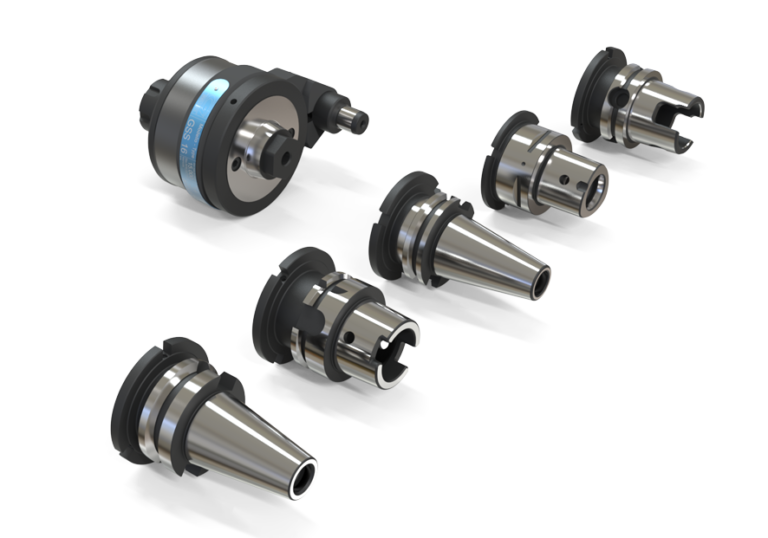

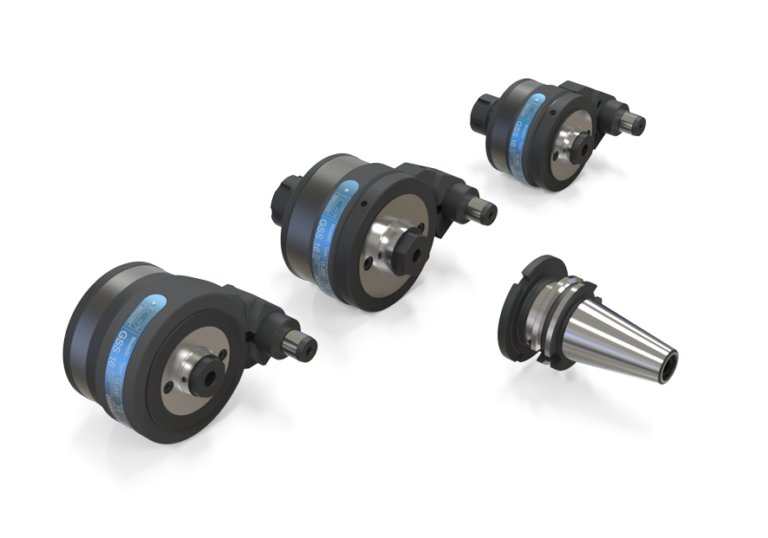

・1台のスピンドルスピーダーで多数の機械に対応

あらゆる機械のスピンドルに適合する交換可能なドライブテーパー!!

・複数のスピンドルスピーダーを備えた同じ機械

コスト削減できるシステム!!

–特徴

・メインボディ

位置と内部の空気圧を考慮した処理鋼製ボディは、最高の剛性と耐腐食性を備えています。熱膨張は最小限に抑えられています。

・さらに高速

速度が30%向上。熱処理された鋼製部品とインボリュート歯の研磨ギアにより、驚くほど低い騒音レベルで高出力の伝達を保証します。

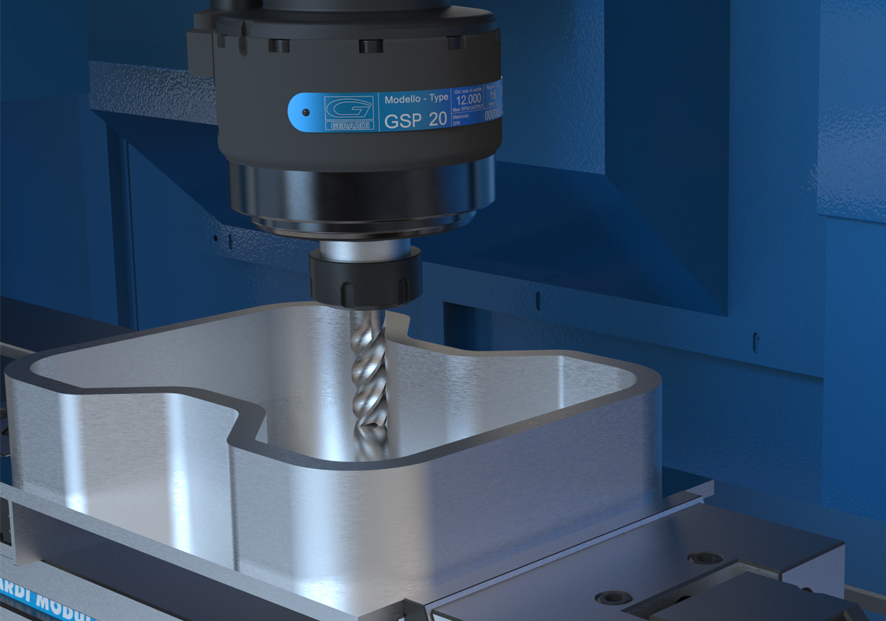

・ミーリング加工に最適

長寿命グリース潤滑とABEC 9精度定格を備えた超精密プリロードアンギュラコンタクトベアリングセットでサポートされたシャフト。

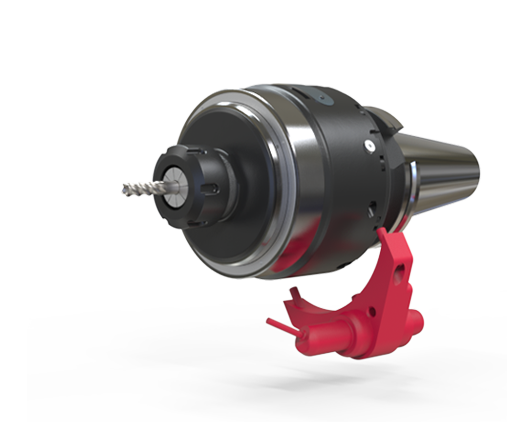

・回転防止グループ

リリース位置決めピンをロック及びロック解除してシャンクの回転を可能にします。

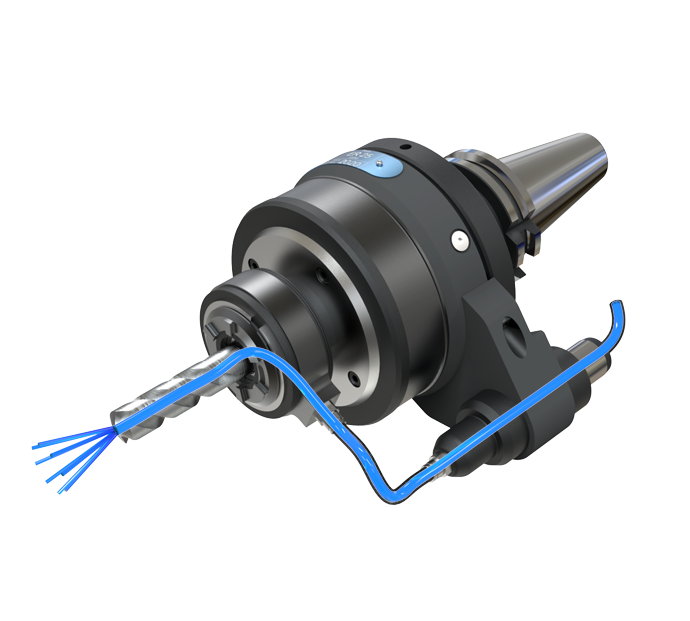

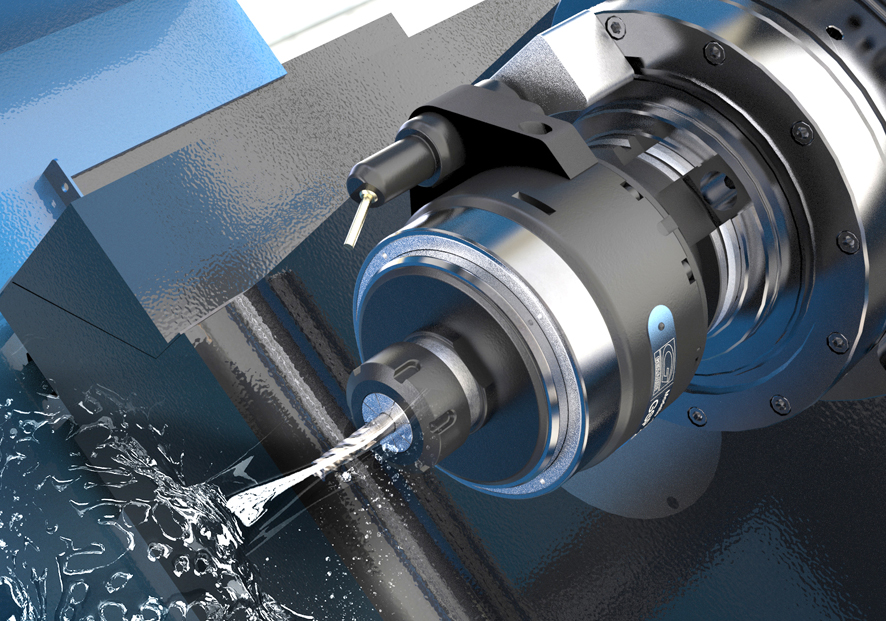

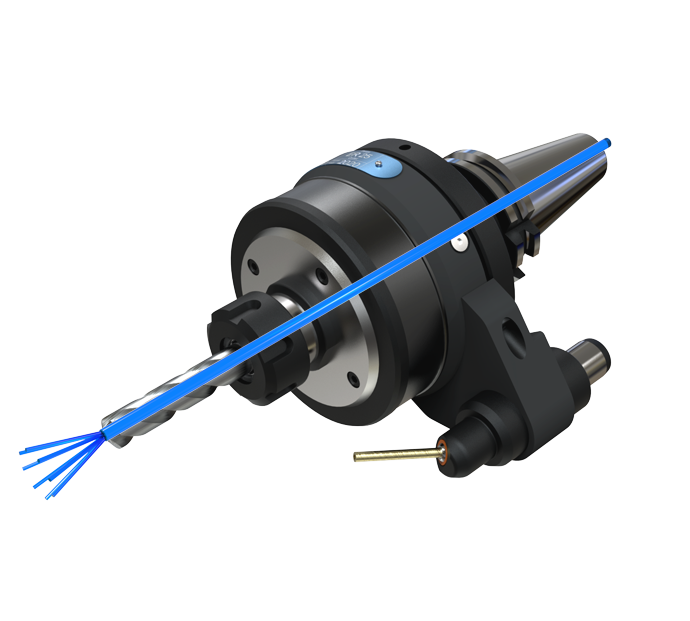

・クーラント

///10BAR – (外部)

» 位置決めピン » 工具

///10BAR – (内部)

» 位置決めピン » 回転ディストリビュータ » 工具

///最大70BAR – (内部)

»位置決めピン » reCool®ナット » 工具

メーカーHP:GERARDI
