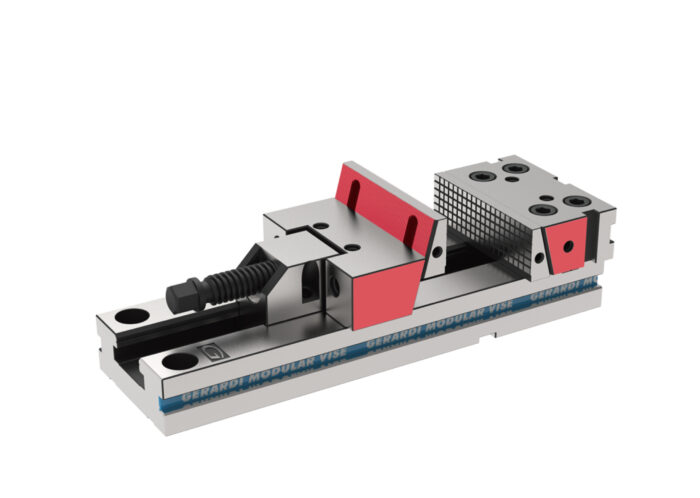

クイックチェンジ機構付きマシンバイスです。
–概要
GERARDIのスタンダードフレックスシリーズバイスは、スタンダードバイスシリーズの進化版です。

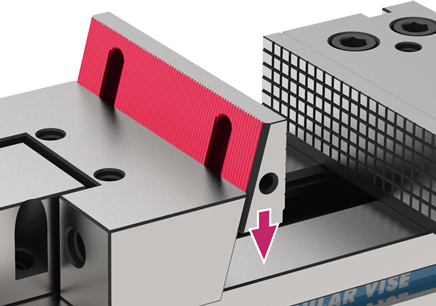

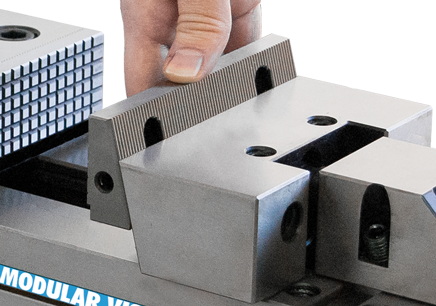

主な特徴は、工具を使わずにジョープレートを素早く手動で交換できることです。
これは、スプリング付きピンを採用した新設計により実現しました。これにより、標準バイスの汎用性が向上し、また、プリズマティック溝により完璧な位置調整精度(ミクロン単位!)が実現しました。
–特徴

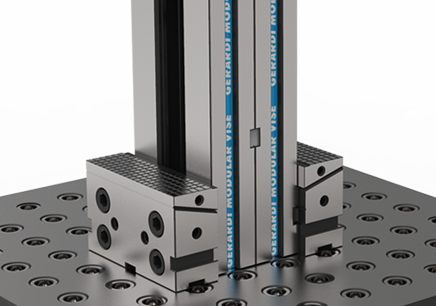

・垂直取り付け
グリッドベースØ16 – 50 mmピッチに背中合わせに2つのスタンダードフレックスバイスを垂直に取り付ける例。
・最速のバイスリセット
素早く交換可能なジョープレートと研磨クシ形状システムに依る。

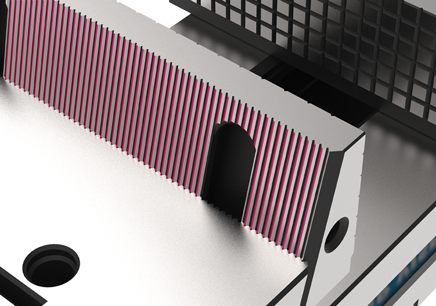

・最高の繰り返し位置決め精度 ±0.005 mm
クシ式システムのグリッド形状により、ジョープレートを素早く正確に測定できます。

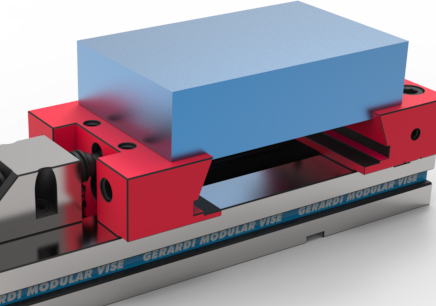

・プルダウン動作
クシ形状システムにより、プルダウン動作が強化され、チップからの保護が向上。

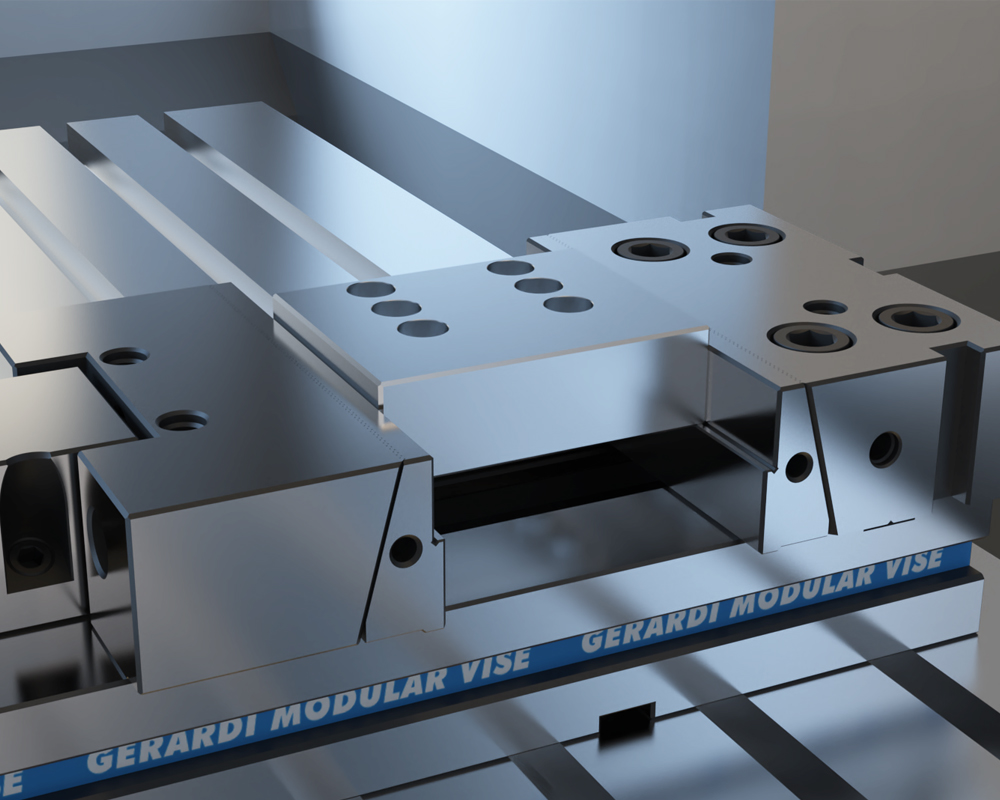

・ダブテールシステム
ジョープレートを取り外すと、15°の本体傾斜を利用してワークピースをクランプし、下面を事前に加工して、元に戻せないダブテールシステムを実現できます。
メーカーHP:GERARDI
