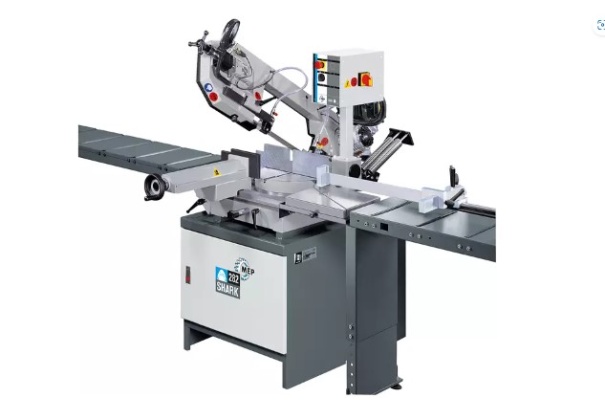

-鋳鉄構造の切断ヘッド、バイス、テーブルにより切断中の振動を吸収します。
-オプションのCCSシステムを取付けると油圧制御と自重により切断ヘッドを下ろし、オペレータ無しで切断を実行できます。
-2本スプリングで切断ヘッドを支えている為、安定した操作ができます。
-鋳鉄のスライド構造によりブレードに適切なテンションを張ることができます。
-ターンテルは0度、±45度、+60度には物理的な角度決め機構があります。
-十分な流量を供給するクーラントポンプ
-ブレード破断や切断ヘッドカバーが開いてしまった時の安全センサー及び緊急停止機能
-正確な角度スケール
-迅速に材料に近づけられるクランプバイス
以下、オプション:
–CCSシステム
-ブレード回転速度 15~100 m/min
-切断ライン照射レーザーライト
-ミストクーラント機能
切断能力及び機械仕様
● | ■ | ▬ | |
0° | 250mm | 220mm | 240 x 220mm |
+ 45° | 230mm | 200mm | 220 x 200mm |
+ 60° | 120mm | 80mm | 140 x 80mm |
– 45° | 200mm | 170mm | 200 x 140mm |
バイス最大口開き: | 285mm | |
ブレードサイズ: | 2950 x 27 x0.9mm | |
ブレードモーター: | 1.5/1.8 kw – Three-phase | |
ブレード回転速度: | 36 / 72 m/min |
