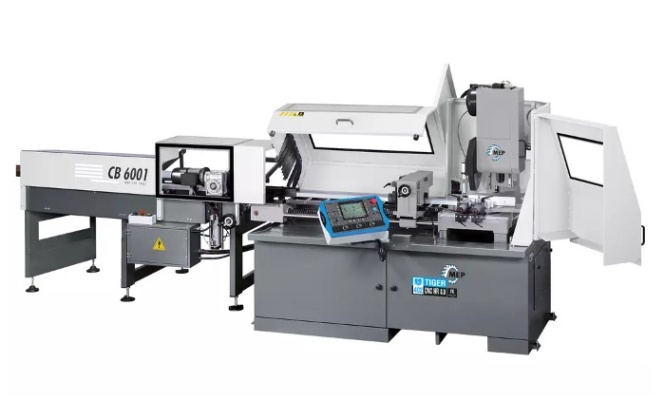

自動丸鋸盤 TIGER 402 CNC HR 4.0 RC

自動丸鋸盤 TIGER 402 CNC HR 4.0 RC

TIGER 402 CNC LR 4.0 RCはアルミや軽合金の高速切断に最適な自動角度旋回ができる自動丸鋸盤です。



-鋳鉄構造により切断中の振動を吸収し、切断の安定性とチップソーの寿命を向上させます。



-状況に応じて自動モード/半自動モードを使い分けることができます。



-切断プログラムを300個まで保存することができます。



-切断開始位置の自動設定により加工時間を短縮できます。



-頑丈なベルトアンドプリ―機構により高速切断が可能です。



-左右に位置調整できるクランプバイスと垂直バイスにより薄肉パイプであっても確実にクランプできます。



-クランプバイスと振動抑制治具により切断ラインの両側から材料を保持します。



-材料送り装置(バーフィーダー)は一回のストロークが1000mmあります。



-チップソー回転数を1400または2800 rpm に変更できます。



-材料ライブラリ機能により、材料の材質と寸法、ブレードタイプを入力することで機械が自動的に切断パラメータを決定します。



角度旋回は-45°~+60°の間でプログラムすることができ、ブラシレスモーターにより自動旋回します。エンコーダーにより高精度(最大誤差1’)な角度決めが可能です。





各種オプション:

-チップコンベア

-アルミチップコレクタ

-バー材連続投入機能

-ミストクーラント機能

-KIT IOT INDUSTRY 4.0 READY

より良い切断やブレード寿命向上を図るための切断データを蓄積する機能です。

-KIT MES

事務所などの離れた場所から機械に切断指令を出すことができます。





切断能力及び機械仕様

130㎜ 120㎜ 180 x 100㎜
+ 45° 115㎜ 100㎜ 120 x 100㎜
+ 60° 115㎜ 90㎜ 90 x 90㎜
– 45° 115㎜ 100㎜ 120 x 100㎜
バイス最大口開き 185㎜
チップソーサイズ HM 400 x 32 ㎜
ブレードモーター 3.3/4.4 kw – Three-phase
チップソー回転速度 1400/2800 rpm
