REGO-FIX-レゴフィックス

ストレートシャンクERコレットホルダー

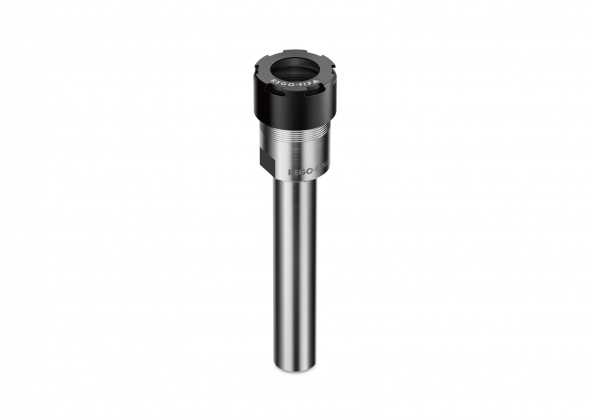

ストレートシャンクERコレットホルダー

ストレートシャンクERコレットチャックホルダー

CNC旋盤・自動盤向けのストレートシャンクシャンク型のER型コレットチャックホルダーです。

シャンクサイズ φ6-40
ERサイズ  8-40



特徴

・CYL/ERM及びCYL/ERMXの芯振れ精度 TIR≤3μm

テーパー内側からシャンク外側の測定。



・CYLF/ERM及びCYLF/ERMXの芯振れ精度 TIR≤5μm

テーパー内側からシャンク外側の測定。



・CYDF/ERM及びCYDF/ERMXの芯振れ精度 TIR≤5μm

テーパー内側からシャンク外側の測定。



・表面粗さ 最大 Ra 0.25

高いクランプ力と高いトルク伝達性能。

ストレートシャンクERコレットホルダー

ストレートシャンクERコレットホルダー-CYL/ER

ショートシャンクにより短い突き出しが頻繁に必要とされるタレット型の旋盤で活用されます。



シャンク公差 h6
芯振れ TIR(シャンクからコーン) ≤0.003mm
回転加工
平取り
ダブルERスピンドル
滑り防止
小外径
ストレートシャンクERコレットホルダー

ストレートシャンクミニERコレットホルダー-CYL/ERM

自動盤等に適しており、エクステンションとしても利用可能です。



シャンク公差 h6
芯振れ TIR(シャンクからコーン) ≤0.003mm
回転加工
平取り
ダブルERスピンドル
滑り防止
小外径
ストレートシャンクERコレットホルダー

ストレートシャンク滑り防止ミニERコレットホルダー-CYL/ERMX

自動盤等に適しており、滑り防止機構を備えた滑り防止ミニERクランプナットがナットの締め付け時の作業者の怪我を防止し、エクステンションとしても利用可能です。



シャンク公差 h6
芯振れ TIR(シャンクからコーン) ≤0.003mm
回転加工
平取り
ダブルERスピンドル
滑り防止
小外径
ストレートシャンクERコレットホルダー

平取りストレートシャンクミニERコレットホルダー-CYLF/ERM

サイドロック用平取り付きで、シチズンマシナリー、スター精密等の自動盤向けに設計されています。



シャンク公差 h6
芯振れ TIR(シャンクからコーン) ≤0.005mm
回転加工
平取り
ダブルERスピンドル
滑り防止
小外径
ストレートシャンクERコレットホルダー

平取りストレートシャンク滑り防止ミニERコレットホルダー-CYLF/ERMX

サイドロック用平取り付きで、シチズンマシナリー、スター精密等の自動盤向けに設計されており、滑り防止機構を備えた滑り防止ミニERクランプナットがナットの締め付け時の作業者の怪我を防止します。



シャンク公差 h6
芯振れ TIR(シャンクからコーン) ≤0.005mm
回転加工
平取り
ダブルERスピンドル
滑り防止
小外径
ストレートシャンクERコレットホルダー

CNC旋盤用ストレートシャンクERコレットホルダー-CYL/ER NC

CNC旋盤に特化しており、その他の旋盤でも利用可能です。



シャンク公差 h6
芯振れ TIR(シャンクからコーン) ≤0.005mm
回転加工
平取り
ダブルERスピンドル
滑り防止
小外径
ストレートシャンクERコレットホルダー

ストレートシャンクダブルミニERコレットホルダー-CYDF/ERM

シチズンマシナリー、スター精密等の自動盤向けに設計されており、1つのホルダーで2つの切削工具を保持することが可能です。



シャンク公差 h6
芯振れ TIR(シャンクからコーン) ≤0.005mm
回転加工
平取り
ダブルERスピンドル
滑り防止
小外径
ストレートシャンクERコレットホルダー

ストレートシャンクダブル滑り防止ミニERコレットホルダー-CYDF/ERMX

シチズンマシナリー、スター精密等の自動盤向けに設計されており、1つのホルダーで2つの切削工具を保持することが可能かつ滑り防止機構を備えた滑り防止ミニERクランプナットがナットの締め付け時の作業者の怪我を防止します。



シャンク公差 h6
芯振れ TIR(シャンクからコーン) ≤0.005mm
回転加工
平取り
ダブルERスピンドル
滑り防止
小外径
