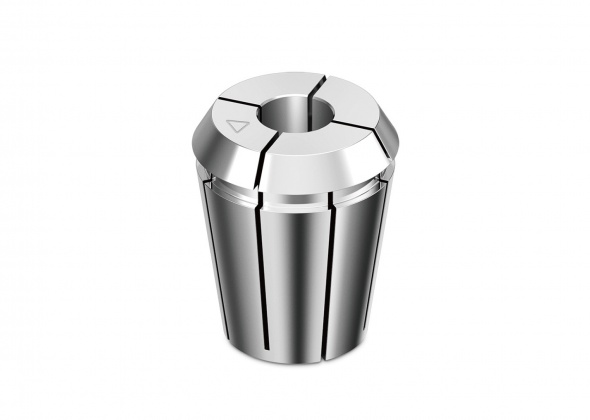

ER-GBはタップの四角部を確実に保持できる設計によりタップの滑りを防止するシンクロタップ加工用のER型コレットチャックです。
| DIN ISO 15488:… | A |
| ERサイズ | 11-50 |
| シャフト径範囲 | 2.5-32.0 |
| クランプ範囲(mm)又は公差 | h9 |
| 芯振れ(最大) | 10μm |
| 対応規格 | DIN,ISO,JIS,ANSI |
–注記
シンクロタップ加工では補正を最小限に抑える必要がある為、REGO-FIX CYL SSY/HSK-A SSY Softsyncro ツールホルダーとの併用をお勧め致します。このホルダーはCNC機械の微小な同期偏差を補正します。
–タップサイズ対象表(JIS B 4430 1993)
| [mm] | [インチ] | [φ] | [□] |
| M1 | – | 3 | 2.5 |
| M1.1 | – | 3 | 2.5 |
| M1.2 | – | 3 | 2.5 |
| M1.4 | – | 3 | 2.5 |
| M1.6 | 1/16 | 3 | 2.5 |
| M1.7 | – | 3 | 2.5 |
| M1.8 | – | 3 | 2.5 |
| M2 | – | 3 | 2.5 |
| M2.2 | – | 3 | 2.5 |
| M2.3 | – | 3 | 2.5 |
| M2.5 | 3/32 | 3 | 2.5 |
| M2.6 | – | 3 | 2.5 |
| M3 | 1/8 | 4 | 3.2 |
| M3.5 | – | 4 | 3.2 |
| M4 | 5/32 | 5 | 4 |
| M4.5 | 3/16 | 5 | 4 |
| M5 | – | 5.5 | 4.5 |
| M6 | 1/4 | 6 | 4.5 |
| M7 | 5/16 | 6.2 | 5 |
| M8 | – | 6.2 | 5 |
| M9 | – | 7 | 5.5 |
| M10 | 3/8 | 7 | 5.5 |
| M11 | – | 8 | 6 |
| M12 | 1/2 | 8.5 | 6.5 |
| M14 | 9/16 | 10.5 | 8 |
| M16 | 5/8 | 12.5 | 10 |
| M18 | 11/16 | 14 | 11 |
| M20 | 13/16 | 15 | 12 |
| M22 | 7/8 | 17 | 13 |
| M24 | 15/16 | 19 | 15 |
| M27 | 1/16 | 20 | 15 |
| M30 | 3/16 | 23 | 17 |
メーカーHP:REGO-FIX
|
|
 |
 |
|---|
