REGO-FIX-レゴフィックス

MRコレットホルダー

MRコレットホルダー

超精密加工用ERコレットホルダー

REGO-FIX micRunシステム向けに設計されたMRコレット用のER型コレットホルダーです。

シャンク規格 サイズ
HSK-A 32-63
HSK-E 25-50
SK 30-40
BT 30-40
ストレートシャンク φ16-20
コレット規格 サイズ
ER 11-16,25-32



-micRunシステム

REGO-FIX micRunシステムはシステム全体の芯振れ精度 ≤ 3 μmで優れたパフォーマンスを約束します。

この優れた芯振れ精度と振動緩衝を組み合わせは、加工品質だけではなく、全体的な生産性を向上します。また、工具寿命も伸ばし、ツールコストを削減することができます。システム全体の芯振れ ≤ 3 μm @ 3 x Dを誇るmicRunシステムでは、芯振れ精度がもたらす全てのメリットを存分にご活用頂けます。微細加工に最適な数々の特徴を備えるmicRunシステムは、その理由から時計産業や医療エンジニアリングの分野で活用されています。さらに、コレットロッキングシステムがコレットをしっかりとナット内に保持します。これによりコレットの落下により発生し得る誤操作や破損などのリスクを最低限に抑えることができます。コレットロッキングシステムのもう一つの大きいメリットは、工具無しでコレットを取り外せる点です。

///システム全体の芯振れTIR≤ 3 μm @ 3 x D.

///高速切削のための設計。

///溝のないクランプナットにより低ノイズ、低振動。

///優れた振動緩衝設計が工具寿命を延ばし、完璧な表面の仕上がりを実現。



アクセサリー

REGO-FIX MRコレット-MR

REGO-FIX MRクランプナット-Hi-Q/MR&Hi-Q/MRC&Hi-Q/MRM&Hi-Q/MRMC

MRコレットホルダー

HSK MRコレットホルダー-HSK/MR

規格 DIN 69893/ISO 12164
バランシング G 2.5 @ 25,000 min⁻¹
チップ用穴
芯振れ TIR ≤0.003mm
テーパー精度 DIN ISO
シャンク公差



特徴

・システム芯振れ TIR≤3μm @ 3xD

micRunシステムはツールホルダー、コレット、クランプナットから構成されます。全てのコンポーネントが一体となって最大限の芯振れ精度と加工精度を約束します。



・ツールホルダー芯振れ TIR≤1μm

テーパ内側からテーパ外側を測定。



・最大表面粗さ Ra 0.25

高いクランプ力、高いトルク伝達性能。



・バランシング

G 2.5 @ 25,000 rpm/≺1gmmでバランシング。



・振動を緩衝

表面仕上げをしっかりと維持し、びびり振動の防止にも貢献。



バランシング仕様

HSK25 90,000 min⁻¹に対応
HSK32 60,000 min⁻¹に対応
HSK40 45,000 min⁻¹に対応
HSK50 36,000 min⁻¹に対応
HSK63 G 2.5 @ 25,000 min⁻¹



アクセサリー

クーラントチューブ-KSR

クーラントチューブ-KSR

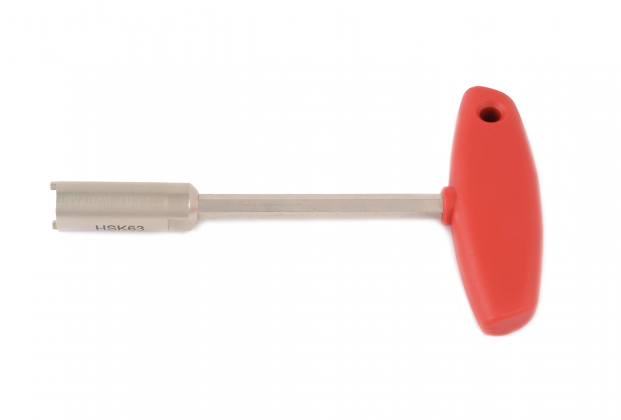

クーラントチューブ用レンチ-SKR

レンチ-SKR

MRコレットホルダー

SK MRコレットホルダー-SK/MR

規格 DIN 69871/DIN ISO 7388-1
バランシング G 2.5 @ 25,000 min⁻¹
チップ用穴
芯振れ TIR ≤0.003mm
テーパー精度 AT3
シャンク公差



特徴

・システム芯振れ TIR≤3μm @ 3xD

micRunシステムはツールホルダー、コレット、クランプナットから構成されます。全てのコンポーネントが一体となって最大限の芯振れ精度と加工精度を約束します。



・ツールホルダー芯振れ TIR≤1μm

テーパ内側からテーパ外側を測定。



・テーパー精度 AT3

優れた軸/ホルダー間での適合と精度。



・最大表面粗さ Ra 0.25

高いクランプ力、高いトルク伝達性能。



・バランシング

G 2.5 @ 25,000 rpm/≺1gmmでバランシング。



・振動を緩衝

表面仕上げをしっかりと維持し、びびり振動の防止にも貢献。



バランシング仕様

SK30 30,000 min⁻¹に対応
SK40 G 2.5 @ 25,000 min⁻¹
MRコレットホルダー

BT MRコレットホルダー-BT/MR

規格 MAS 403/JIS B 6339/DIN-ISO 7388-2
バランシング G 2.5 @ 25,000min⁻¹
チップ用穴
芯振れ TIR ≤0.003mm
テーパー精度 AT3
シャンク公差



特徴

・システム芯振れ TIR≤3μm @ 3xD

micRunシステムはツールホルダー、コレット、クランプナットから構成されます。全てのコンポーネントが一体となって最大限の芯振れ精度と加工精度を約束します。



・ツールホルダー芯振れ TIR≤1μm

テーパ内側からテーパ外側を測定。



・テーパー精度 AT3

優れた軸/ホルダー間での適合と精度。



・最大表面粗さ Ra 0.25

高いクランプ力、高いトルク伝達性能。



・バランシング

G 2.5 @ 25,000 rpm/≺1gmmでバランシング。



・振動を緩衝

表面仕上げをしっかりと維持し、びびり振動の防止にも貢献。



バランシング仕様

BT30 30,000 min⁻¹に対応
BT40 G 2.5 @ 25,000 min⁻¹
MRコレットホルダー

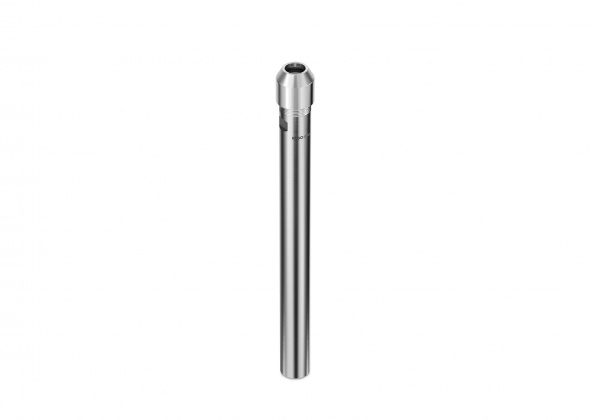

ストレートシャンクMRコレットホルダー-CYL/MR

規格
バランシング
チップ用穴
芯振れ TIR ≤0.003mm
テーパー精度
シャンク公差 h6



特徴

・システム芯振れ TIR≤3μm @ 3xD

micRunシステムはツールホルダー、コレット、クランプナットから構成されます。全てのコンポーネントが一体となって最大限の芯振れ精度と加工精度を約束します。



・ツールホルダー芯振れ TIR≤1μm

テーパ内側から円筒状シャンクを測定。



・最大表面粗さ Ra 0.25

高いクランプ力、高いトルク伝達性能。



・ アプリケーション

自動盤、マシニングセンター、旋盤に適した仕様。



・振動を緩衝

表面仕上げをしっかりと維持し、びびり振動の防止にも貢献。
