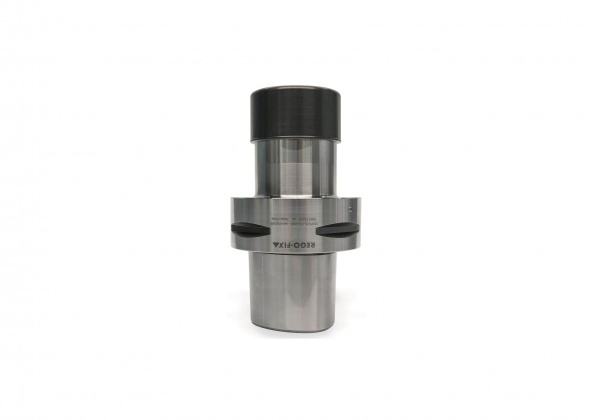

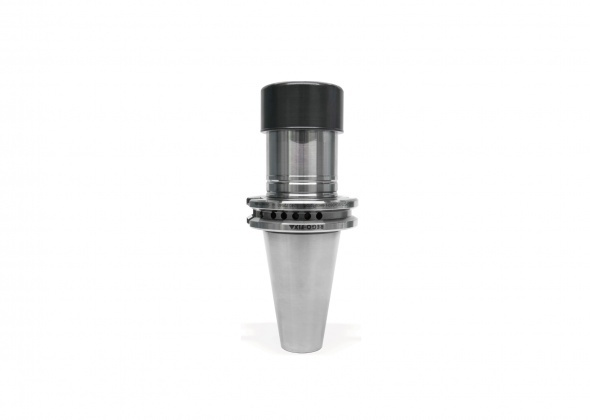

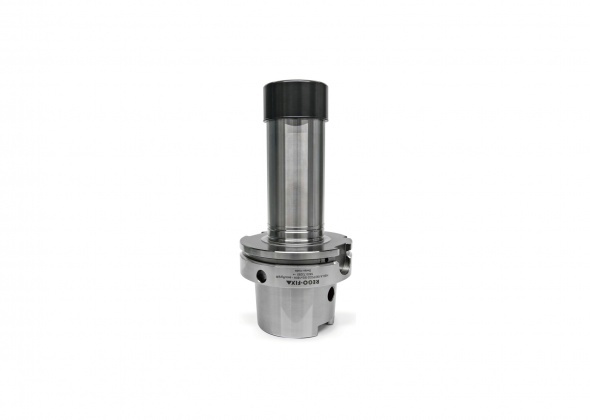

REGO-FIX powRgrip®(ﾊﾟﾜｰｸﾞﾘｯﾌﾟ)シリーズ secRgrip®(ｾｷｭｱｸﾞﾘｯﾌﾟ)PGコレット-PG-SG用のPGコレットホルダーです。
| シャンクタイプ | サイズ |
| SK | 40,50 |
| BT | 40,50 |
| HSK | A 63-100 |
| C | C6,C8 |
| PGコレットサイズ | 25,32 |
–powRgrip®(ﾊﾟﾜｰｸﾞﾘｯﾌﾟ)システム
1.概要
powRgrip®(ﾊﾟﾜｰｸﾞﾘｯﾌﾟ)システムは、優れた振れ、高振動減衰及び要求の厳しい高速ミーリング加工とドリル加工等の為の全く新しいツーリングシステムです。
①.システム全体の振れ精度≤3 μm @ 3 x D.
②.優れた振動減衰性
③.2万回の工具交換後も変わらない把握力と振れ精度
④.10秒未満で組付け完了
2.ツーリングシステム
① ② ③
①全ての工具シャンクをクランプ可能
powRgrip®は超硬でもハイス鋼でも、素材を問わず同じ把握力でクランプすることができます。
またウェルドン、ホイッスルノッチなどのあらゆる種類のシャンクに対応します。
②多彩なコレットのラインナップ
ミリング、リーミング、ドリル、旋盤加工などの用途向けに 0.2 ～ 25.4 mmのシャンク径をクランプできます。
MQL（セミドライ加工）、サイドスルー/センタースルークーラントにも対応可能です。
③幅広いツールホルダー規格に対応

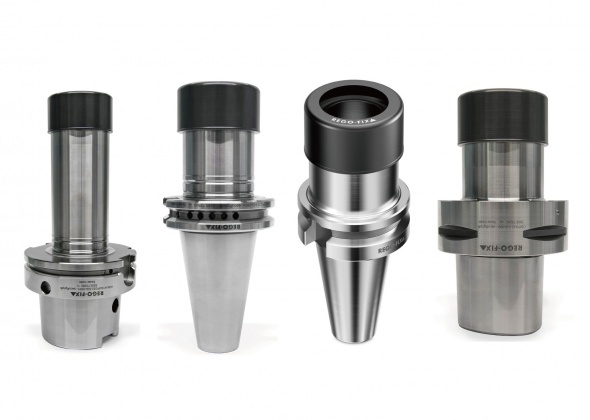

powRgrip® のツールホルダーはREGO-FIX CAPTO,BT,BT+,SK,HSK及び旋盤用インターフェイスをご用意しています。
3.powRgrip® システムによる各種比較データ
①切削工具寿命
②トルク伝達性能
③振動-powRgrip®対焼きばめホルダー
–特徴
1.形状と力学の融合が保証するクランプシステム
このツールとコレットは、ツールの引き抜けを100％防止します。secuRgrip®(ｾｷｭｱｸﾞﾘｯﾌﾟ)が安心のマシニングを実現します。ハイパフォーマンス切削(HPC)の現場ではフライス加工中にツールがクランプシステムから引き抜け、ワークを損傷してしまうことがあります。そんな事態を絶対に避けたい現場の為に弊社はsecuRgrip®(ｾｷｭｱｸﾞﾘｯﾌﾟ)ロックシステムを開発しました。
2.加工安全性
安全な加工プロセスを確保することにより、生産性を最大限に伸ばすことができます。
secuRgrip® は全てのフラット付き切削工具(DIN 6535-HB(メートル法)準拠)に適合しますので特殊なツールシャンクの形状などは一切必要ありません。
3.secuRgrip® システム構成要素
①secuRgrip® ねじインサート+ウェルドン形状の全てのシャンク
②secuRgrip® ネジ付きツールホルダー
③secuRgrip® PG15-SG,PG25-SG,PG32-SGコレット
④secuRgrip® 安全ナット
・ネジインサート-SGIをシャンク部の切り欠け部分に装着することで切削工具をネジ化
ネジインサート-SGI
| サイズ[mm] | 10.0-25.0 |
| サイズ[インチ] | 1/2″-1″ |
–加工の比較
1.ミーリングチャック
→加工中に切削工具の脱落が発生。切削工具の突き出し量の変化はワークの破損の原因となります。
2.REGO-FIX secuRgrip
→切削工具の脱落を防止。ワークの破損を防ぎます。
| シャンクサイズ | A-63,100 |
| PGコレットサイズ | 25,32 |
| シャンクサイズ | 40,50 |
| PGコレットサイズ | 25,32 |
| シャンクサイズ | 40,50 |
| PGコレットサイズ | 25,32 |
| シャンクサイズ | 50 |
| PGコレットサイズ | 25 |
|
|
 |
 |
|---|
