複数ワークの同時保持に適した研削及び旋削向け丸形永電磁マグネットチャックです。
–概要
円形のポールピッチを備えた丸形マグネットにより、複数のワークピースを中心からずらして保持することができます。 強力な磁場はポールプレート全体に均一に分布します。主にロータリーテーブルや円筒研削盤などで小型研削盤などで小型ワークから大型ワークまでの精密研削に仕様します。円形のポールピッチにより、中心への配置を除いた複数の部品の加工も可能になります。
-用途
平面研削、ロータリー研削、円筒研削、ターニング加工
-仕様
吸着力：100 N/㎠ （コントローラで調整可能）
励磁電圧：A=500mm までは 210V IMP、A=500 以上は 360V IMP
-特徴
リングポール形状のチャックはリング形状以外のセグメント材の研削加工が行えます。
| ２ｍｍ | （ピッチ＝5.5ｍｍの場合） |
| ４ｍｍ | （ピッチ＝9ｍｍの場合） |
| ８ｍｍ | （ピッチ＝18ｍｍの場合） |

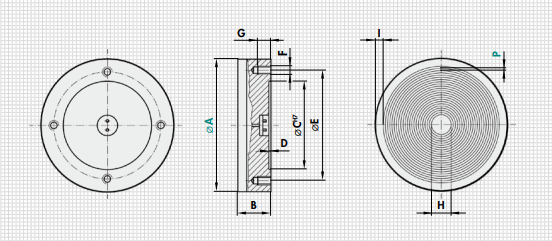

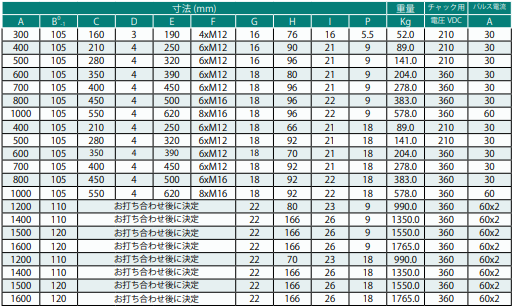

-寸法
ご注文の際には下記の様に型式をご連絡ください。
永電磁チャック SAV 244.72 – 1600 -18 -360V
SAV 244.72 – A寸法 – ピッチ – 励磁電圧
メーカーHP：SAV
|
|
 |
 |
|---|
