小型から大型まで多様なワークの対応可能な研削向け角形永電磁マグネットチャックです。
–概要
磁力は、短い電流パルスで磁化及ぶ消磁される永久磁石によって生成されます。ブロックマグネットは頑丈な設計で長寿命です。ポールピッチは”真の”N 極と S 極を形成します。
-用途
平面研削
-仕様
吸着力：
90 N/㎠ ：ポールピッチ＝13 mm
110 N/㎠：ポールピッチ＝18 mm
115 N/㎠：ポールピッチ＝25 mm
※コントローラで磁力の調整可能
励磁電圧：
DC210 V IMP は AxB 寸法で 600×400 mm 迄
DC360 V IMP は AxB 寸法で 600×400 mm以上

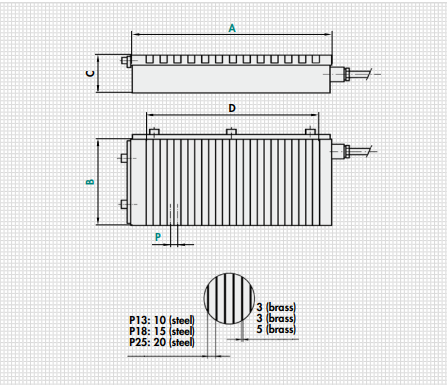

-特徴
(X)=4.5 mm （P=13 mmの場合）
(X)=6.0 mm （P=18 mmの場合）
(X)=8.5 mm （P=25 mmの場合）
(a)=25 mm x 25 mm (P=13 mmの場合)
(a)=32 mm x 32 mm (P=18 mmの場合)
(a)=45 mm x 45 mm (P=25 mmの場合)

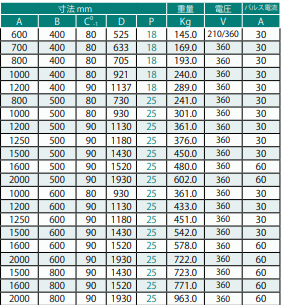

-寸法
※表に記載された寸法以外の製作とご希望の電源電圧に対応できます。また、複数のチャックの連結使用も隙間なく設置できます。
ご注文の場合には下記の様に型式をご連絡ください。
永電磁チャック SAV243.70 – 2000×800 – 25 – 360V
SAV型式 – AxB寸法 – ポールピッチ – 励磁電圧
メーカーHP：SAV
|
|
 |
 |
|---|
