磁力とメカニカルクランプによる複合保持を行う丸形永電磁マグネットチャックです。

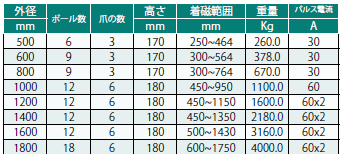

| 用途 | ミーリング,旋削 | ||
| 寸法 | φ500-1800 | ||
| 定格電圧 | 360 V | ||
| ポールペア | 6,9,12,18 | ||
| 定格保持力 | 170 N/cm² | ||
| センタリング精度 | 0.02 mm | ||
| センタリング範囲 | 450-1200 mm | ||
| 磁気チャッキング範囲 | 500-1100 mm | ||
–概要
磁気による保持とセンタリングチャックによる保持による革新的な組み合わせにより1台で双方の利点を活用することが可能。
–利点
・再現可能なセンタリング
・信頼できるプロセス
・1次・2次チャッキングを組み合わせる選択
・コンパクト設計(高さ:170 mmから)
メーカーHP:SAV
|
|
 |
 |
|---|
