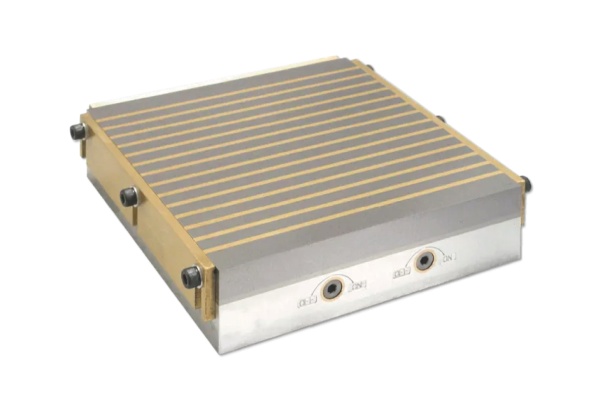

ゼロポイントシステム対応のパレットチェンジシステムに適した中型及び大型ワーク向け角形永磁マグネットチャックです。
-概要
研削、フライス加工、放電加工にて中型から大型のワークを保持。多くのメーカーのゼロポイントシステムに適合できます。
-用途
ミーリング加工、平面研削、放電加工
-仕様
吸着力：130 N/㎠
磁束高さ：6mm
ポールピッチ(鉄/真鍮）：11 / 4mm
-特徴

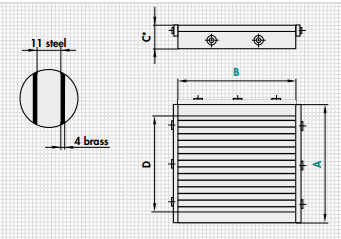

-寸法
※実際の寸法はゼロポイントシステムにより変わります。
パレットチェンジの各コーナーは45°の面取り加工が施されています。
ご注文の場合は下記の様に型式をご連絡ください。
永磁チャック SAV220.32 – 320 x 320 – 使用するゼロポイント規格
SAV型式 – A x B – 使用するアダプターをご連絡ください。
メーカーHP：SAV
|
|
 |
 |
|---|
