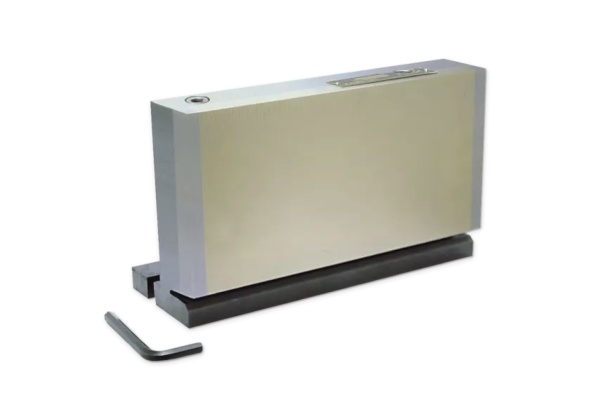

水平ワークピース加工用の立形永磁マグネットチャックです。
-概要
水平ワークピース加工向けに中程度の吸着力にて薄い及び中サイズのワークピースの保持を実現します。
鉄製のT字ブロックと永磁チャックSAV243.01で構成されたアングル型永磁チャックです。
-用途
放電加工、平面研削、横型加工機
-仕様
吸着力：90 N/㎠
磁束高さ：6 mm
ポール構成：真鍮製セパレーター0.5ｍｍ、鉄製ポール1.4ｍｍ
-特徴
-寸法
※ご希望により上記以外の寸法も製作可能です。
ご注文の場合には下記の様に型式をご連絡ください。
永磁チャック SAV242.90-500
SAV型式 – A寸法
メーカーHP：SAV
|
|
 |
 |
|---|
