超強力マグネット使用した超強力な磁束を発生させる丸型マグネットチャックです。
-概要
ラジアルポール（スターポール）式であり、ベアリング等リング状の加工物保持に最適であることに加えて、一体型構造の丸型チャックである為、重切削ができる構造になります。
永電磁チャックであり、着脱動作はパルス電流で行われます。着磁・脱磁時のみ電力を使用し、保持中は電力を必要としない為、省エネルギーでありながら高い保持力・安定性を実現します(停電時も加工物は保持されます）
強すぎる磁力は薄い鋼板やリングの変形に繋がりますが、磁力の強弱調整を可能とするSAV専用コントローラを使用することで、必要以上な吸着を避け、最適な磁力でワーク保持を可能とします。
-用途
ロータリー研削、ターニング加工、ハードターニング加工、高精度研削加工
-仕様
吸着力 170 N/㎠ (コントローラで調整できる)
励磁電圧 360 IMP (DC パルス電圧)

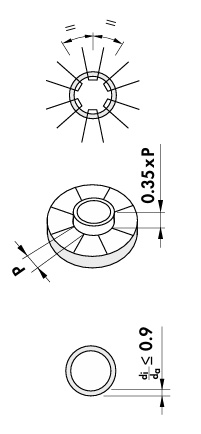

-特徴

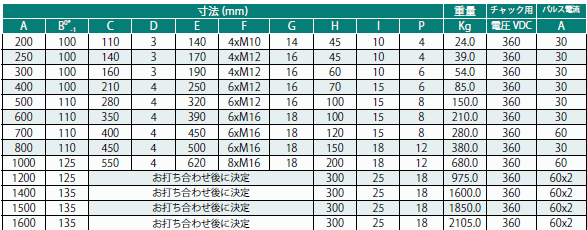

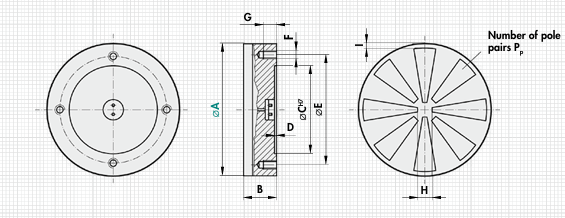

-寸法
ご注文の場合には下記の様に型式をご連絡下さい。
永電磁チャック SAV244.71-1600-T-360V
SAV 型式 – A 寸法 – 励磁電圧
メーカーHP：SAV

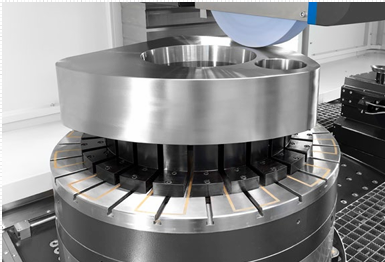

加工例
|
|
 |
 |
|---|
