薄物・小物ワーク保持に最適なマイクロピッチの永磁チャックです。
-概要
薄物・小物ワーク保持に最適であり、連続的なポール配置でポール全面に均等な吸着力が可能です。真鍮セパレータ0.5mm、鉄製ポール1.4mmで構成されており、ゼロポイントシステムで装着可能です。
-用途
平面研削、ロータリー研削、円筒研削、放電加工
-仕様
吸着力 ：80 N/㎠ （140ｘ70mm）、90 N/㎠ （175 x 100mm以上）
磁束高さ ：6mm
ポールピッチ：1.9mm
-特徴

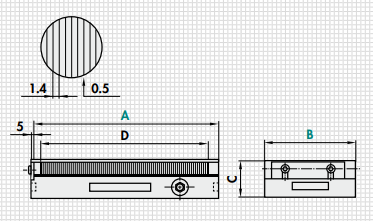

-寸法
真鍮0.5mm
鉄1.4ｍｍ
ご注文の場合には下記の様に型式をご連絡ください。
永磁チャック SAV243.01 – 500×200
SAV型式 – AxB寸法を記入してください。
メーカーHP：SAV
|
|
 |
 |
|---|
