長短辺の両軸から傾斜調整が可能なサインバーチャックです。
-概要
長辺・短辺の2軸で角度を調整することが可能であるため、研削加工範囲が拡張します。角度設定はブロックゲージを用いて行い、クランプは側面のストッパーで固定します。また標準品には永磁チャックが装備されていますが、ご希望により寸法・設計、他のチャックも装備可能です。
-用途
寸法測定、平面研削、放電加工
-仕様
平面平行度 ：±0.005/100mm
傾斜角度（長辺）：0°～45、（短辺）：0°～30°
吸着力 ：90 N/㎠
ピッチ ：1.9mm
-特徴

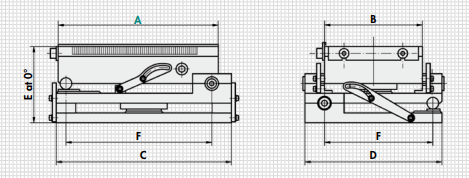

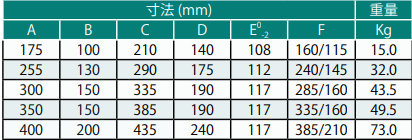

-寸法
ご注文の場合には下記の様に型式をご連絡ください。
高精度サインバーチャック SAV245.02 – 400
SAV型式 – A寸法
メーカーHP：SAV
|
|
 |
 |
|---|
