工作機械テーブルに装着して使用する長辺傾斜型サインテーブルです。
-概要
工作機械テーブルに装着されして使用するサインバーチャックです。鋼製のテーブルベースはストレスフリーの構造で焼き入れ研磨加工が施されています。角度調整はサイズに応じて、可変歯車または油圧式があります。標準品は永電磁チャックSAV243.70が付属します。
-用途
寸法測定、平面研削、ミーリング加工
-仕様
角度精度 ：±5 arc sec
平面平行度 ：±0.005/100mm
傾斜角度 ：0°～45°
ゲージブロック高さ(0°時)：5mm
ポールピッチ：13/18/25 mm
吸着力 ：90/110/115 N/㎠
-特徴

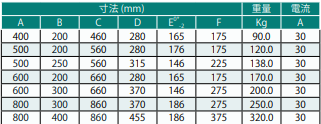

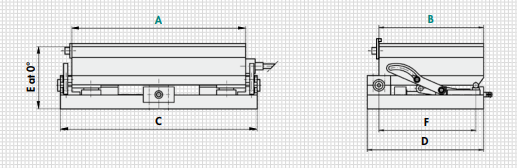

-寸法
ご注文の場合には下記の様に型式をご連絡ください。
サインバーチャック SAV245.10 – 800×300 – 18 – 360V
SAV型式 – AxB寸法 – ピッチ – 操作電圧
メーカーHP：SAV
|
|
 |
 |
|---|
