中型から大型材の加工に最適であり、ハードミーリング用に開発された汎用強力切削用永電磁チャックです。
-概要
中型・大型ワークの加工に対応可能なハードミーリング用大型マグネットチャックです。２種類のポールパターンからチャック全面で材料を保持します。
様々な形状のワーク保持を可能とする汎用性に加え、ポールシュー（固定式及び可動式）を使用することで五面加工が可能になります。
永電磁式の為、電力の節約につながるだけでなく、供給電源異常時も安全性が維持されます。（停電時も加工物は保持されます）
-用途
ドリル加工、ミーリング加工
-仕様
吸着力：ポールエクステンション使用時 3.200 N/ポール
チャックに直接載せた場合 900ｋN/mm²
励磁電圧：360 VIMP (DC パルス電圧)
ポール径：60mm
ポールパターン：(A)リニアポール,(B)オフセットポール
-特徴

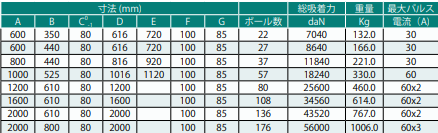

-寸法

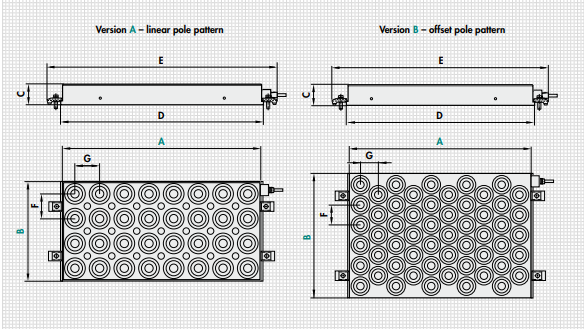

ポールパターン（A）リニアポールタイプ
ポールパターン（B）オフセットポールタイプ
ご注文の場合には下記の様に型式をご連絡ください。
永電磁チャック SAV243.78 – 2000×800 – A – 160 – 360V
SAV型式 – AxB寸法 – ポールタイプ – ピッチ – 励磁電圧
メーカーHP：SAV

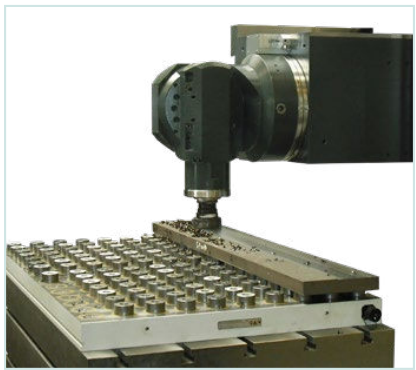

加工例
|
|
 |
 |
|---|
