薄物、小物のワーク保持に最適な丸型永磁チャックです。
-概要
ネオジム磁石を採用し、磁束は低く飛び出す設計である永磁チャックです。ピッチが1.9mmの為、小物・薄物ワーク保持に適しています。
フランジ(SAV248.90,SAV248.94)を利用することで、機械のスピンドルにも取付可能です。加えて、チャック上面中央に”寸法J”の穴加工が可能です。
-用途
ロータリー研削、ターニング、放電加工
-仕様
吸着力 ：60 N/㎠（Φ160mm迄）
90 N/㎠（Φ200mm迄）
ポールピッチ：1.9 mm
磁束高さ ：8 mm
-特徴

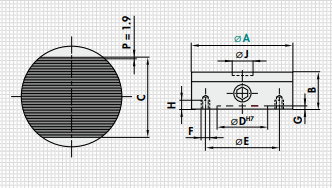

-寸法
ご注文の場合には下記の様に型式をご連絡ください。
永磁チャック SAV244.01 – 150
SAV型式 – A寸法
メーカーHP：SAV
|
|
 |
 |
|---|
