磁性体ストッパーにより、ワーク交換時、常に正しい位置でワーク保持ができる高精度研削用マグネットチャックです。
-概要
磁性体のストッパーは加工物を引き寄せる構造であり、より高精度に材料保持が可能です。ストッパーはベースマグネットに対して先に磁化されます。これにより安全かつ確実にストッパーの低い位置の角に固定される為、交代制で生産する量産品の加工やミクロン精度の量産に適しています。
-用途
平面研削、五面加工
-仕様
吸着力 ：100 N/㎠
励磁電圧：360V IMP (DCパルス電圧）
ピッチ ：4mm
磁束高さ：4mm
-特徴

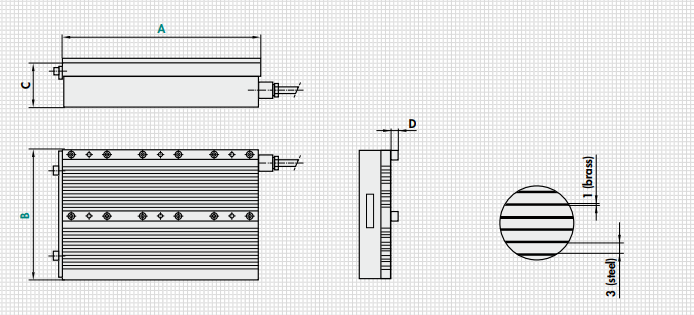

-寸法
*標準以外のストッパーの高さ、チャックの特別寸法もご希望により製作致します。
**はストッパーの本数です。
ご注文の場合には下記の様に型式をご連絡ください。
永電磁チャック SAV243.72 – 800×400 – 360V
SAV型式 – AxB寸法 – 励磁電圧
