横型ミーリング及ドリル加工用、4面イケール型の永電磁チャックです。
-概要
SS-490Bを使用した高精度ミーリング仕上げのイケールに永電磁チャックSAV243.77を組付けた構造になります。
-用途
ドリル加工、ミーリング加工
-仕様
直角度 ：0.03/1000mm
平行度 ：0.04/1000mm
定格吸着力：150 N/㎠
磁束高さ ：12mm
※永電磁チャック仕様はSAV243.77をご覧ください。
励磁電圧 ：360V IMP（DCパルス電圧）
主電源電圧：400V AC (*日本向けは200V 50/60Hz)
-特徴

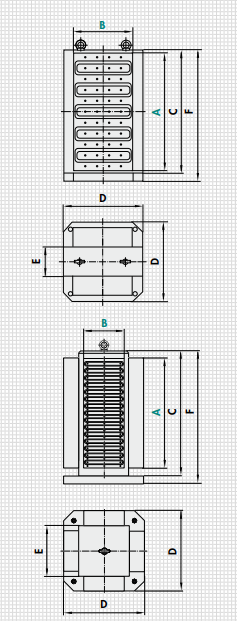

-寸法

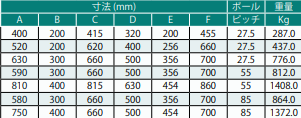

2マグネットタイプ SAV243.77
※ご希望により表にないサイズも製作できます。
4マグネットタイプ SAV243.77
ご注文の場合には下記の様に型式をご連絡ください。
永電磁チャック SAV242.92 – 4 – 810×400 – 55 – 360V
SAV型式 – AxB寸法 – ポールピッチ – 励磁電圧
メーカーHP：SAV
|
|
 |
 |
|---|
