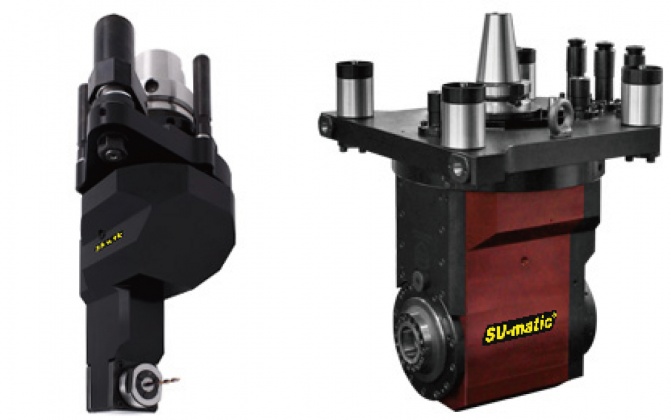

マシニングセンター及び複合加工機向けのオーダーメイドアングルヘッドです。
増速アングルヘッド
| インターフェース | HSK-63 |
| ギヤ比 | 1:2.5 |
| 回転方向 | ↺↻ |
| 最大速度 | 20’000 RPM |
| 最大スピンドルトルク | 5 Nm |
| 潤滑 | マイクロフォグ(1.5-2 Bar) |
| 機械型式 | FEHLMANN Versa 825 |
| 重量 | 6.2 Kg |

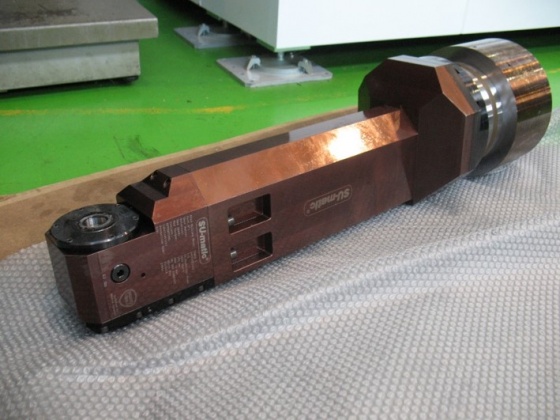

ロングアングルヘッド
| ギヤ比 | 1:1 |
| 回転方向 | ↻↻ |
| 最大速度 | 3’000 rpm |
| 最大スピンドルトルク | 105 Nm |
| 潤滑 | マイクロフォグ |
| 機械型式 | オークマ VTR350 |
| 重量 | 125 Kg |
フェイスミルアングルヘッド
| インターフェース | HSK-A 100 |
| ギヤ比 | 1:1 |
| 回転方向 | ↻↺ |
| 最大速度 | 3’000 rpm |
| 最大スピンドルトルク | 45 Nm |
| 潤滑 | グリース |
| 最大クーラント圧 | 35 BAR |
| 機械型式 | エンシュウ |
| 重量 | 17 Kg |

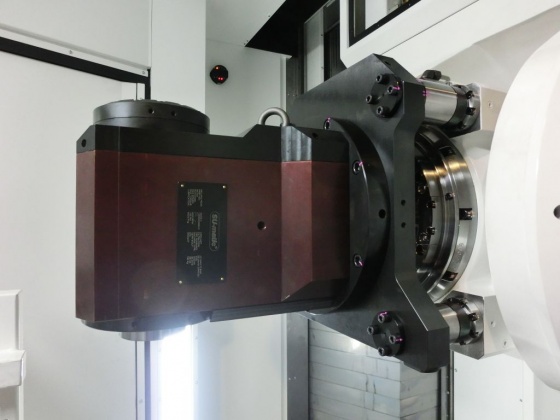

大型アングルヘッド
| インターフェース | HSK-A 100 |
| ギヤ比 | 1:1 |
| 回転方向 | ↻↻ |
| 最大速度 | 4’000 rpm |
| 最大スピンドルトルク | 105 Nm |
| 潤滑 | マイクロフォグ |
| 最大クーラント圧 | 70 BAR |
| 機械型式 | ヤマザキマザック INTEGREX e-1250V/8 |
| 重量 | 190 Kg |
メーカーHP:SU-matic
アングルヘッド製作例_1
アングルヘッド製作例_2
アングルヘッド製作例_3
|
|
 |
 |
|---|
