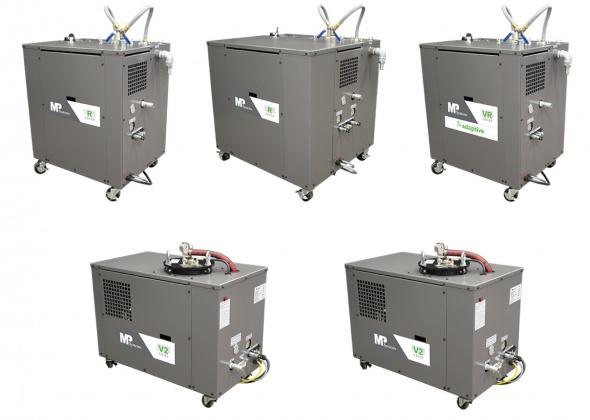

工作機械用の高圧クーラント装置です。
–概要
MPシステム-高圧クーラントシステムは、メンテナンスが容易で耐久性に優れています。
本製品を使用することで機械のダウンタイムの減少とサイクルタイムの短縮しを実現し、工具寿命を向上させることで生産性を向上させることが可能です。お客様の利用状況に合ったシステムを選択するお手伝いを致します。
–サービス
・2年間の部品保証(消費部品を除く)
・包括的な取り付け及び組み立て用マニュアル
・消耗部品の在庫管理
・迅速なプリセールス及びアフターセールスサポート

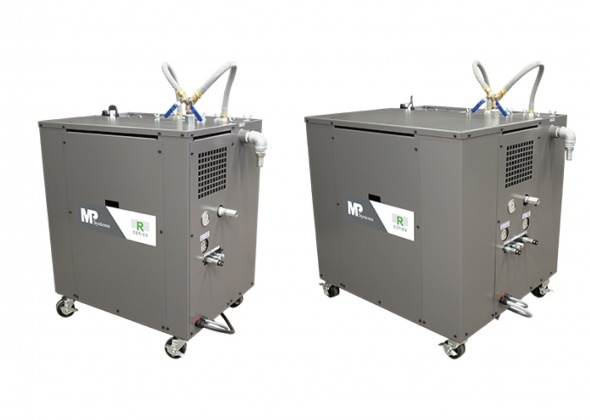

「R」シリーズは、機械の稼働時間が重要な環境で最小限のメンテナンスで動作するように設計されています。
–アプリケーション
・全ての材料の外径及び内径旋削加工
・深穴加工
・溝加工
・研磨機構アップグレードオプション
・材料の状態を担保するチラーオプション
一般的な工作機械市場向けに設計されている信頼のおける頑健なシステムは様々な工作機械に対応する卓越したクーラントシステムです。
クーラントタイプ | 切削油又は水 |
最大圧力 | 最大70 Bar |
最大流量 | 最大30 l/min |
圧力タイプ | 手動調整 |
クーラント出力口数 | 2(※3オプション) |
ろ過精度 | 5 μm-ツインフィルター |
メインモーター HP | 7.5(5.5kW) |
電圧 | -3相:200 V又は400 V |
アンペア数 | 200v 28 FLA-400v 14 FLA |
制御電圧 | 24 V |
送り/供給ポンプ | 標準 |
汚濁フィルターアラーム | 標準 |
自動フィルター切り替え機能 | オプション |
寸法(LxWxH) | 92 cmx72 cmx108 cm |
重量 | 386 kg |

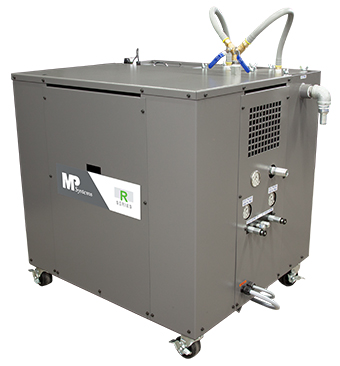

2つの独立したポンプが使用され、 それにより大量のクーラントを要する場合でも常に十分なクーラント/オイルが使用可能です(例:複数のタレットを使用時 etc.)。
クーラントタイプ | 切削油又は水 |
最大圧力 | 最大70 Bar |
最大流量 | 最大2×30 l/min |
圧力タイプ | 手動調整 |
クーラント出力口数 | 2(3※オプション) |
ろ過精度 | 5 μm-ツインフィルター |
メインモーター HP | 7.5(5.54 kW) |
電圧 | -3相:200 V又は400 V |
アンペア数 | 200v 56 FLA-400v 28 FLA |
制御電圧 | 24 V |
送り/供給ポンプ | 標準 |
汚濁フィルターアラーム | 標準 |
自動フィルター切り替え機能 | オプション |
寸法(LxWxH) | 107 cmx97 cmx108 cm |
重量 | 567 kg |

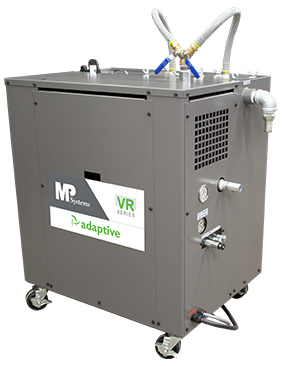

「VRシリーズ」は、非常に耐久性があり、エネルギー効率が高く、非常に洗練された工作機械に見られる柔軟性と機能の範囲を最大限に活用できるように設計されています。
–アプリケーション
・全ての材料の外径及び内径旋削加工
・深穴加工
・溝加工
・研磨機構アップグレードオプション
・材料の状態を担保するチラーオプション
・熱安定性
・多種多様な工具及び加工に対する最大のパフォーマンス
可変圧力を提供し,それはCNC制御で直接コントロールすることができます(Mコード)。
クーラントタイプ | 切削油又は水 |
最大圧力 | 20-70 Bar |
最大流量 | 最大30 l/min |
圧力タイプ | CNC制御(Mコード) |
クーラント出力口数 | 2(3※オプション) |
ろ過精度 | 5 μm-ツインフィルター |
メインモーター HP | 7.5(5.5 kW) |
電圧 | -3相:200 V又は400 V |
アンペア数 | 200v 28 FLA-400v 14 FLA |
制御電圧 | 24 V |
送り/供給ポンプ | 標準 |
汚濁フィルターアラーム | 標準 |
自動フィルター切り替え機能 | オプション |
寸法(LxWxH) | 92 cmx72 cmx108 cm |
重量 | 386 kg |

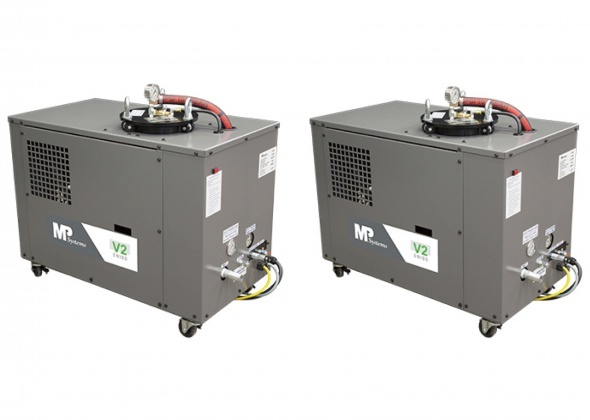

「V2」シリーズは、スイス型自動旋盤での使用を想定して設計されています。
–アプリケーション
・最適なチップ制御
・内部給油による深穴加工やガンドリルなど、他の方法では不可能な機械加工を実現します。
・より速いサイクルタイムかつより長い工具寿命を可能にします。
・ワークピース安定化する為の熱交換器搭載。
・研磨剤用オプションを利用可能。
スイス型自動旋盤用に開発されており、 8つの出口を備えたバルブブロックへの工作機械の直接取り付け及びそれらバルブの個別に圧力下で制御が可能です。
クーラントタイプ | 切削油又は水 |
最大圧力 | 最大70 Bar |
最大流量 | 最大30 l/min |
圧力タイプ | 手動調整 |
クーラント出力口数 | 8(12※オプション) |
ろ過精度 | 5 μm-シングルフィルター |
メインモーター HP | 7.5(5.5 kW) |
電圧 | -3相:200 V又は400 V |
アンペア数 | 200v 28 FLA-400v 14 FLA |
制御電圧 | 24 V |
送り/供給ポンプ | 標準 |
汚濁フィルターアラーム | 標準 |
寸法(LxWxH) | 112 cmx61 cmx92 cm |
重量 | 263 kg |

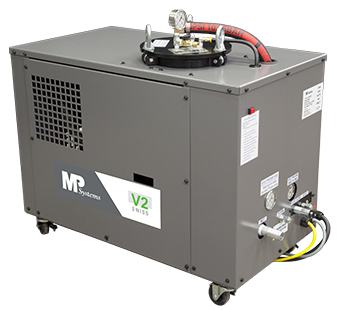

スイス型自動旋盤用に開発されており、 8つの出口を備えたバルブブロックへの工作機械の直接取り付け及びそれらバルブの個別に圧力下で制御が可能な切削液専用の最大130 bar及び19 L/分の高圧モデルです。
クーラントタイプ | 切削油 |
最大圧力 | 最大130 Bar |
最大流量 | 最大19 l/min |
圧力タイプ | 手動調整 |
クーラント出力口数 | 8(12※オプション) |
ろ過精度 | 5 μm-シングルフィルター |
メインモーター HP | 7.5(5.5 kW) |
電圧 | -3相:200 V又は400 V |
アンペア数 | 200v 28 FLA-400v 14 FLA |
制御電圧 | 24 V |
送り/供給ポンプ | 標準 |
汚濁フィルターアラーム | 標準 |
寸法(LxWxH) | 112 cmx61 cmx92 cm |
重量 | 263 kg |
メーカーHP:SU-matic
