固定工具用 ”リクール“ 外部給油をセンタースルーに

固定工具用 ”リクール“ 外部給油をセンタースルーに

ER型コレットを使用している外部クーラント式固定工具を、簡単にクーラントスルーに改造する画期的なシステムです。使用中のナットをリクールナットと付属品に取り替えることで、容易にクーラントスルーにできます。



 リクールはレゴフィックス社標準のシーリングディスクDS/ER、またはクーラントフラッシュディスクKS/ERを使用することでクーラントスルーになります。ER型コレットを使用したNC旋盤、複合加工機用の回転工具です。



<特徴>

☆ 低価格、たった2分で外部クーラントの回転工具がクーラントスルーの回転工具に変わります。

☆ クーラント圧150bar (15Mpa)で使用できます。

☆ 潤滑はクーラント液の利用でメンテナンスフリー。

☆ オイルホール工具にはDS型シーリングディスクを使用し、それ以外の工具にはKS型フラッシュ

    ディスクを使用します。

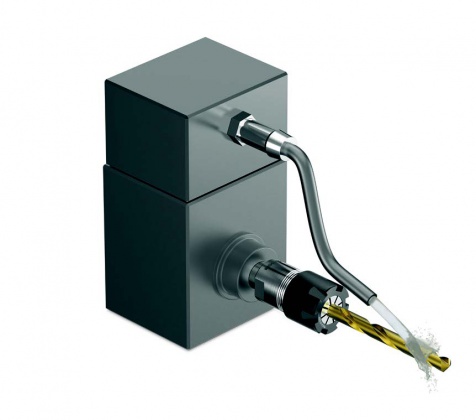

■外部クーラントの特徴

・異なった径、長さの切削工具では必要なところにクーラントが供給できない

・クーラント液の供給不足で工具寿命が短い

・クーラントが散らばる

・切粉のはけが悪い

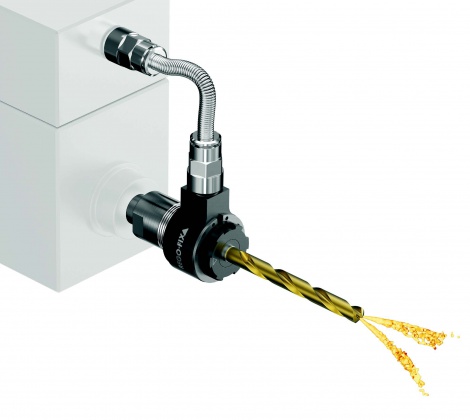

■センタースルーの特徴

・クーラントが適切な箇所に供給される

・十分なクーラント供給で工具寿命が長い

・クーラントが飛散しない

・切粉のはけが良い





このようなクーラントスルーに貴方の回転工具がかわります!

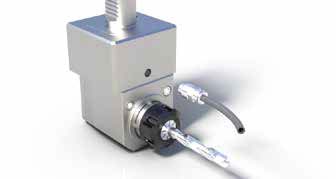

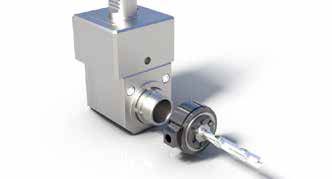

 DS ER  KS ER

    オイルホール付きの刃物       オイルホールなしの刃物

*この方式のクーラントにはレゴフィックス  *この方式のクーラントにはレゴフィックス

 DS/ER型シーリングディスクが必要です。   KS/ER型フラッシュディスクが必要です。



 固定工具用のリクールはER-16からER-20のコレットを使用した工具で利用できます。



<リクールの標準キット>



標準キットは下記の部品構成で納入されます。

*注意:初めてリクールを使用される場合には、工具寸法に適したDS/ERまたはKS/ERおよび

 スパナが必要になりますのでご注意ください。

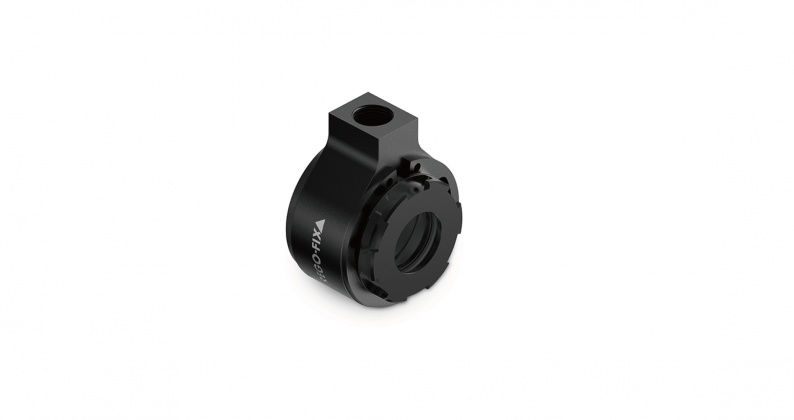

RCR/ER

 cooling nut

SET RHS

 pipe1

SET RVG 1/8″-0°

 fitting 1

SET RVA 1/8″-90°

 fitting2

リクールクランプナット ホース 1/8″ BSP継手(2個) 1/8″ BSPL継手(2個)



<標準キットの梱包内容と納品用のボックス>



box 1    box2

標準キット梱包内容        ボックス外観



カタログは以下の”PDFダウンロード”よりダウンロードができます。

PDFダウンロード
