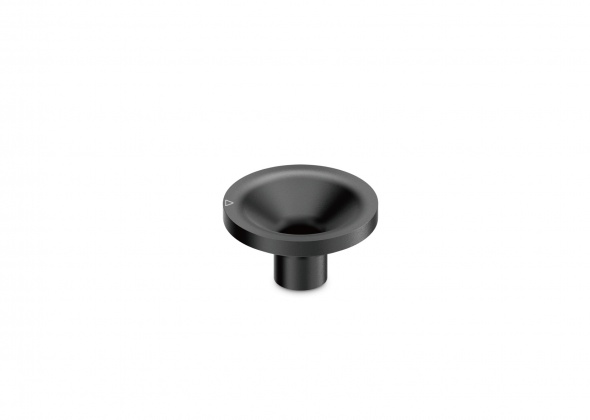

内部給油用ER型クランプナットとKS/ERを組み合わせることで標準ER型コレットチャックを使用して内部給油(サイドスルー)加工を行うことが可能です。
| ERサイズ | 11-40 |
| シャフト径範囲 | 3.0-20.0 |
–相互互換性
必要となるツールシャンク径に応じてKS/DRを素早く交換。
–周辺冷却
優れた冷却性と潤滑性を実現。
工具寿命を延ばし切粉除去をしっかりサポート。
–組み立て
ディスクの直径が小さい方を内部給油加工用ERクランプナットの中心に挿入します。ディスクがナットに正しく収まるまで均等に圧力をかけます。
ディスクがナットの外側と同じ高さであり、ディスクのマーキングがナットの内側から見える状態でなければなりません。

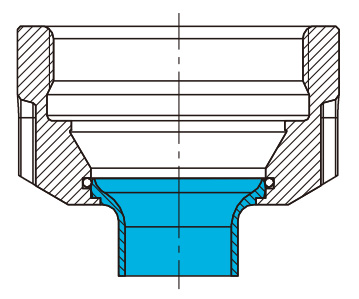

組み立て KS/ERが挿入された状態
–取り外し
ディスクを取り外すには、カチッと音がするまで組み立て ディスクの外側を均等に押します。
–クランプナット対象表
| メーカー | 製品 | ERサイズ |
| REGO-FIX | 内部給油加工用ERクランプナット-Hi-Q/ERC | 11-40 |
| 内部給油加工用ベアリング内蔵ERクランプナット-Hi-Q/ERBC | 16-40 | |
| 内部給油加工用みにERクランプナット-Hi-Q/ERMC | 16-25 | |
| 内部給油加工用滑り防止ミニERクランプナット-Hi-Q/ERMXC | 11-25 | |
| 内部給油加工用外ネジERクランプナット-Hi-Q/ERAXC | 11-40 | |
| 固定式クーラント供給ERクランプナット-RCS/ERMX | 16-20 | |
| 回転式クーラント供給ERクランプナット-RCR/ER | 11-40 | |
| 回転式クーラント供給ミニERクランプナット-RCR/ERM | 11-25 | |
| 回転式クーラント供給供給外ネジERクランプナット-RCR/ERAX | 16-32 | |
| 内部給油加工用MRクランプナット-Hi-Q/MRC | 16,25,32 | |
| 内部給油加工用ミニMRクランプナット-Hi-Q/MRMC | 16 |
メーカーHP:REGO-FIX
|
|
 |
 |
|---|
