回転式クーラント供給ERクランプナット-reCool(リクール)-RCR/ER&RCR/ERM

回転式クーラント供給ERクランプナット-reCool(リクール)-RCR/ER&RCR/ERM

回転工具用クーラント供給内部給油加工用ERクランプナット

外部給油専用の回転工具にて内部給油加工を行うことを可能にするER型クランプナットです。

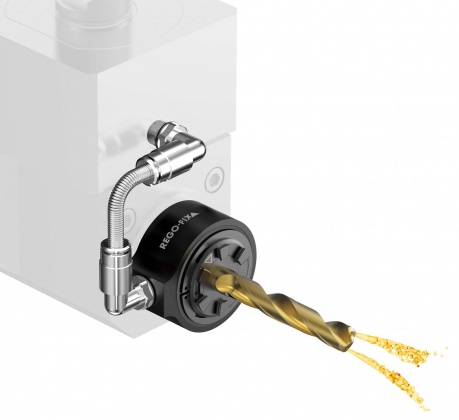

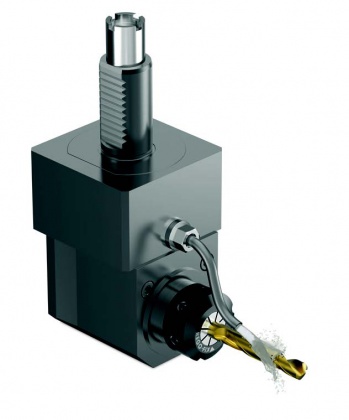

・標準的な外部給油                  ・後付けされたreCool(リクール)-RCR/ER&RCR/ERM

標準的な外部冷却_RCR後付けされたreCool回転式 RCR_RCR























特徴

// 大きな費用をかけず、たった2分で既存の回転工具を内部給油仕様に変換。

// ER コレットチャック(DIN 6499/ISO 15488)用。

//最高12,000 rpmの速度。*

// クーラントの圧力最大15MPa(高圧ホース-SET RHS-HP使用時)、標準ホース-SET RHS-100では10MPa。

//低メンテナンスのクーラント潤滑ベアリング。

// 水性・油性両クーラントに対応。

// 低メインテナンス設計。

// センタースルー用(シーリングディスク-DS/ER),

スキマスルー用(クーラントフラッシュディスク-KS/ER)を使用。

// 内部給油加工用ER型コレットチャック(例:REGO-FIX ER-DM)との併用不可。

* RCR/ER40は6,000 rpm。



主要メリット

// 刃先までしっかりとクーラントを供給:工具寿命を延ばしサイクルタイムを削減。

// 切粉を簡単に除去。

// 飛散によるクーラント損失無し。



外部給油から内部給油への移行方法

①外部給油の開始       ②クーラントパイプ,ERクランプナット,切削工具の取り外し

①外部給油の開始②クーラントパイプ,ERクランプナット,切削工具の取り外し













③reCool(リクール),シーリングディスク-DS/ER(クーラントフラッシュディスク-KS/ER),切削工具の取り付け

③reCool,シーリングディスク-DS_ER(クーラントフラッシュディスク-KS_ER),切削工具の取り付け













④内部給油加工の開始

④内部給油加工の開始

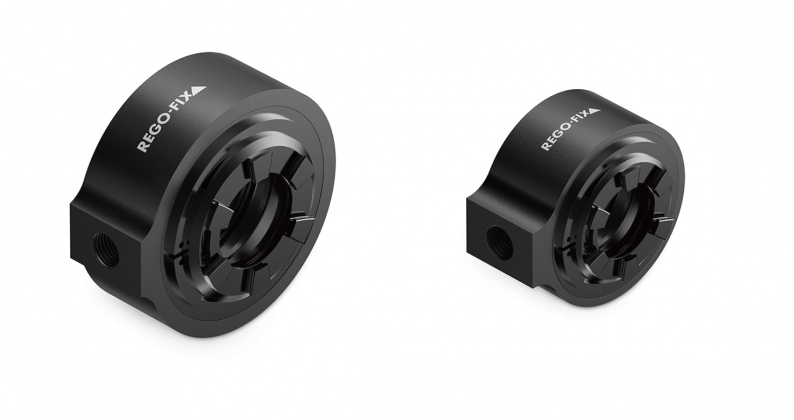

回転式クーラント供給ERクランプナット-reCool(リクール)-RCR/ER&RCR/ERM

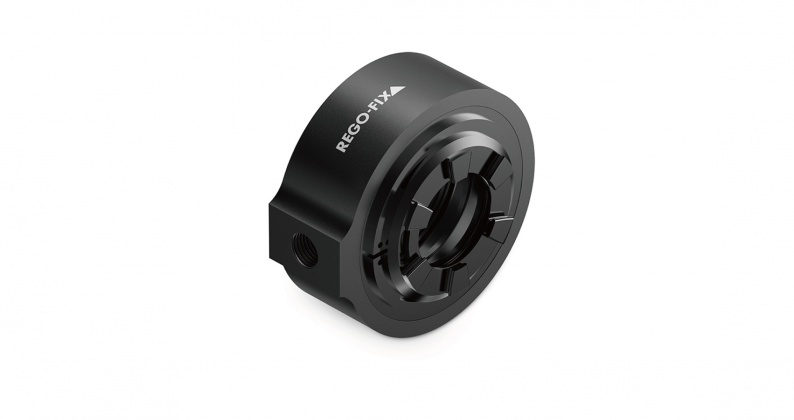

回転工具用クーラント供給内部給油加工用ERクランプナット-RCR/ER

ERサイズ 11-40





外部給油加工と内部給油加工の生産性比較(自動車産業向け冷却管 800,000個の生産)

RCR/ER11 外部給油 reCool(リクール) 改善率
回転速度 5,000 RPM 7,500 RPM 150%
送り 55m/min 80m/min 145%
ドリル深さ 2x5D 1x8D
ステップ加工 2×4回 無し
切粉の排出 悪い 非常に良い
ドリル穴の同軸度 0.04-0.05mm 0.01-0.02mm
生産時間/個 8.6秒 2.0秒 4倍の速さ
日産 4,000個 16,000個 400%
工具寿命 8,000個 20,000個 250%
生産コスト ¥14,040,000 ¥3,445,000 75%の節約

*出典:Eagle Industry(フランス)

回転式クーラント供給ERクランプナット-reCool(リクール)-RCR/ER&RCR/ERM

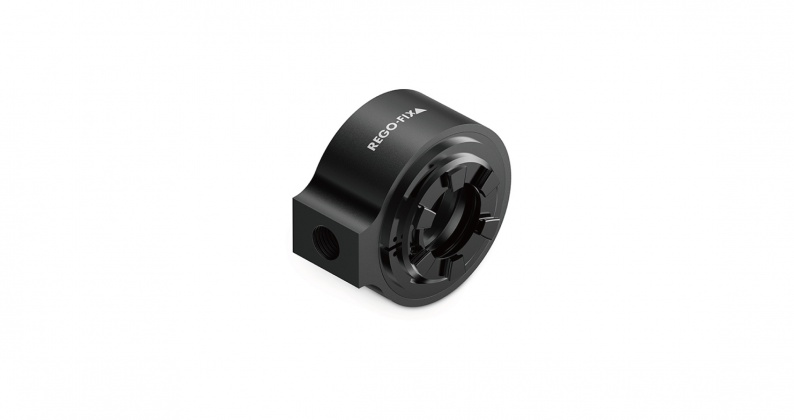

回転工具用クーラント供給内部給油加工用ミニERクランプナット-RCR/ERM

ERサイズ 11-25
