SK+ PGコレットホルダー-SK+/PG

SK+ PGコレットホルダー-SK+/PG

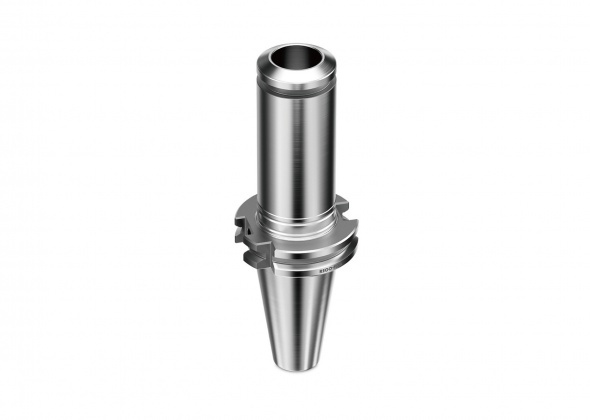

二面拘束SKシャンクPGコレットホルダー

テーパー及びフランジの二面拘束による高剛性タイプのSKシャンク型のREGO-FIX powRgrip(パワーグリップ)シリーズ PGコレットホルダーです。



規格 DIN 69871/DIN ISO 7388-1
シャンクサイズ 40
PGコレットサイズ 10-32



powRgrip®(パワーグリップ)システム

1.概要

powRgrip®(パワーグリップ)システムは、優れた振れ、高振動減衰及び要求の厳しい高速ミーリング加工とドリル加工等の為の全く新しいツーリングシステムです。



①.システム全体の振れ精度≤3 μm @ 3 x D.













②.優れた振動減衰性













③.2万回の工具交換後も変わらない把握力と振れ精度













④.10秒未満で組付け完了















2.ツーリングシステム

①     ②     ③







①全ての工具シャンクをクランプ可能

powRgrip®は超硬でもハイス鋼でも、素材を問わず同じ把握力でクランプすることができます。

またウェルドン、ホイッスルノッチなどのあらゆる種類のシャンクに対応します。



②多彩なコレットのラインナップ

ミリング、リーミング、ドリル、旋盤加工などの用途向けに 0.2 ~ 25.4 mmのシャンク径をクランプできます。

MQL(セミドライ加工)、サイドスルー/センタースルークーラントにも対応可能です。



③幅広いツールホルダー規格に対応

powRgrip® のツールホルダーはREGO-FIX CAPTO,BT,BT+,SK,HSK及び旋盤用インターフェイスをご用意しています。



3.powRgrip® システムによる各種比較データ

①切削工具寿命

















②トルク伝達性能

















③振動-powRgrip®対焼きばめホルダー

















BIG PLUS®:最も正確なデュアルコンタクトテーパーシステム

基本コンセプト

BIG PLUS®スピンドルシステムは、ASME B5.50、JIS B6339及びDIN 69871で利用可能な最新の規格に基づいています。従来のテーパーツールホルダーはゲージラインと呼ばれる基準直径でサポートされているのに対してBIG PLUS® ツールホルダーはフランジ面でもサポートされており、剛性が大幅に向上しています。



・市場におけるBIG PLUS®ライセンス非承認の二面拘束ツールホルダーの存在

ライセンスがない場合、テーパーとフランジの重要な関係について専用のゲージ寸法及び公差もありません。 公認メーカーのみを信頼して下さい!



・適切なフィット

テーパーゲージラインとツールフランジ間の距離はBIG PLUS®の重要な寸法です。 市場に出回っている危険なコピー製品に注意して下さい!



テーパーシャンクの種類による性能の違い

1.フランジ拘束のみ

-テーパーによる拘束の不足又は欠如

//振れ精度が低い
//激しいビビリと振動
//スピンドルの損傷
//安定性の不足



2.テーパー拘束のみ

-フランジによる拘束の欠如

//BIG PLUS®の機能が無効
//テーパーのみのツールホルダーと同様に機能
//平均的な安定性



3.テーパーとフランジによる同時拘束

-BIG PLUS®は他のツールホルダーの性能を上回り、既存の機械やツールホルダーとの互換性を提供します。

//高仕上げと高い寸法精度
//工具寿命の延長
//重切削による表面腐食無し
//優れた繰り返し精度
//通所のツールホルダーと比較して43%も高い安定性



特徴

・システム芯振れ TIR ≤ 0.0001″(3 μm)

この包括的なシステムは powRgrip® ツールホルダーとコレットから構成されます。全ての構成要素が一体となって最大限の芯振れ精度と加工精度を約束。



・表面粗さ最大 Ra 0.25

優れたクランプ力とトルク伝達性能を確保。



・バランシング

G 2.5 @ 25,000 rpm/<1 gmm に100%対応。



・Hi-Q® バランシングシステム

対応するバランスリング-FWR*により、刃具を取り付けた状態で最大80,000rpmまでバランス取りが可能です。「H」が表記されている全てのツールホルダーがバランスリング-FWR*に対応しています。

*バランスリング-FWR



・振動を緩衝

表面摩耗を抑え、びびり振動を抑えるための振動緩衝を提供。



・ID チップキー

直径 10 mm、DIN 69873準拠。
