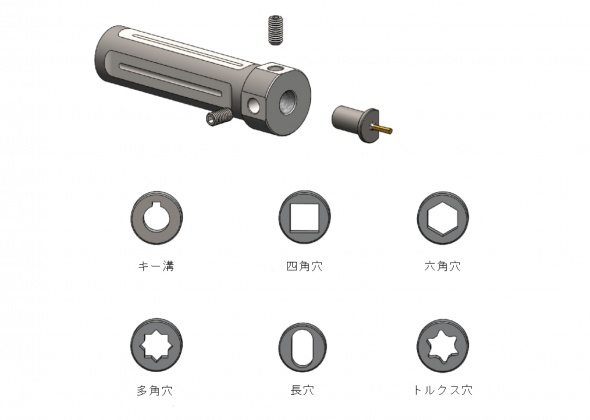

ミニツール-UT-1/8&IN-1/8

ミニツール-UT-1/8&IN-1/8

小径加工用ブローチツール

自動盤等の小型工作機械向けの小径加工用のブローチツールです。



特徴

//多彩な形状に対応可能な一体型インサート。

//高い工具剛性。

//ERコレット等の既存のツーリングでの使用も可能。

ミニツール-UT-1/8&IN-1/8

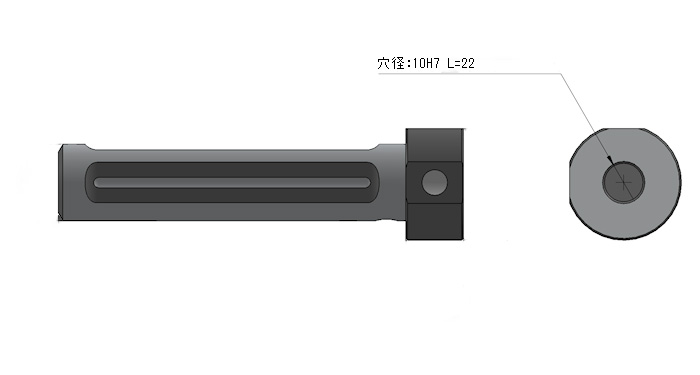

ミニツールインサートホルダー-UT-1/8

シャンクサイズ 19.05-32



特徴

//ミニツールインサート-IN-1/8の取り付けに最適な設計。

//特許取得済みの偏心ブッシング*によりY軸非搭載の旋盤でもワーク間の位置合わせが容易。

 *偏心ブッシング

 Bushing for lathe







偏心ブッシングはY軸を備えていない旋盤に欠かせないアクセサリです。

このブッシングはブローチ加工中に発生する可能性のある位置合わせのエラーを修正するために使用できます。

硬化及び研磨された工具鋼で作られおり、 その動作範囲はY+0.5mm-Y-0.5mmの間です。
市場で入手可能な様方なタイプの機械で使用できるように複数のサイズで製造されています。

ミニツール-UT-1/8&IN-1/8

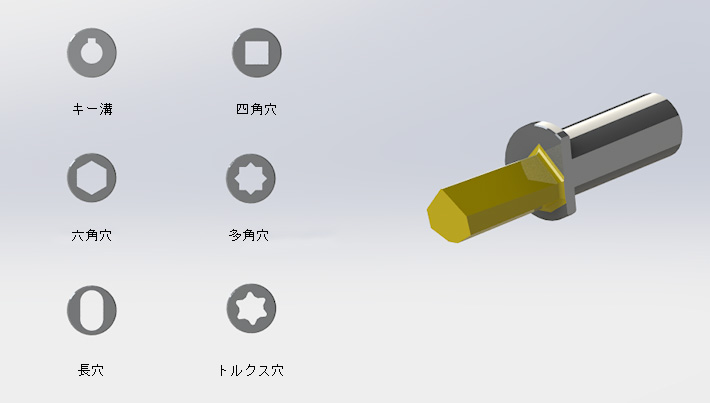

ミニツールインサート-IN-1/8

特徴

//カラーの側面平部により位置決めが容易。

//長い工具寿命



メーカーHP:REV
