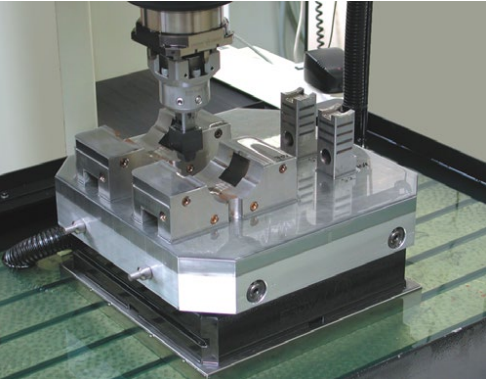

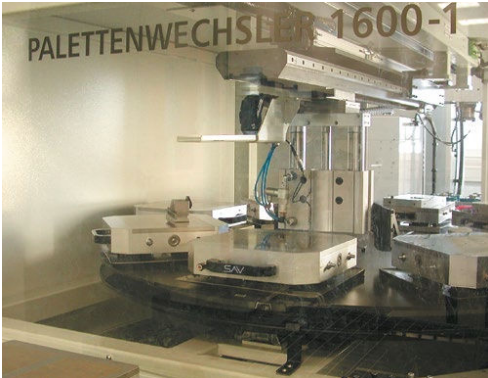

ゼロポイントシステム対応のパレットチェンジシステム向け角形永磁マグネットチャックです。
-概要
ゼロポイントと組み合え合わせて使用、多くのメーカーのシステムに適合できます。
-用途
平面研削、ロータリー研削、円筒研削、放電加工、寸法測定
-仕様
吸着力 ：80 N/㎠
ポールピッチ：1.9 mm
磁束高さ ：4 mm
-特徴

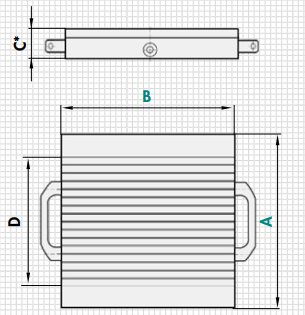

-寸法
※実際の寸法は使用するゼロポイントシステムにより変わります。
パレットチェンジの各コーナーは45°の面取り加工が施されています。
ご注文の場合には下記の様に型式をご連絡ください。
永磁チャック SAV 220.30 – 320 x 320 – 使用するゼロポイント規格
SAV 型式 – A x B – 使用するアダプターをご連絡下さい。
メーカーHP:SAV
|
|
 |
 |
|---|
