長辺傾斜を調整することで高精度研削加工または測定に対応するサインバーチャックです。
-概要
鋼製のサインテーブル（サインバー）はHRC60の焼き入れ研磨・一部分ラッピング仕上げ、ベースプレートのアライメント及びエッジとストッパーの平行度を出しています。
長辺と短辺には材料ストッパーが装備されおり、角度の決定はブロックゲージを用いて行います。
-用途
寸法測定、平面研削、放電加工
-仕様
平面平行度 ：±0.005/100ｍｍ
傾斜角度 ：0°～45°
吸着力 ：80 N/㎠
ポールピッチ：1.9mm
-特徴

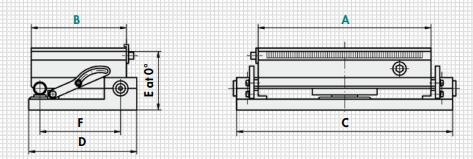

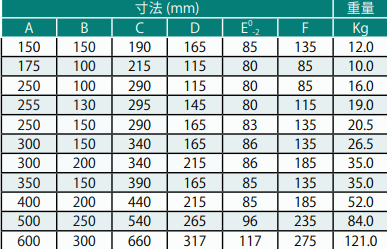

-寸法
ご注文の場合には下記の様に型式をご連絡ください。
高精度サインバーチャック SAV245.01 – 300ｘ150
SAV型式 – AxB寸法
メーカーHP：SAV
|
|
 |
 |
|---|
