研削・測定において、ワークのクランプ直しの必要なく高精度に角度調整できるサインバーチャックです。
-概要
サインテーブル本体やガイドシステムは工具鋼を使用し、焼き入れ研磨加工・一部ラップ仕上げが施されています。標準品には永磁チャック(SAV243.01)が付属され、長辺と短辺に材料ストッパーが装備されています。基本的な角度調整は90°までです。
-用途
平面研削、放電加工、寸法測定
–仕様
ポールピッチ：1.9ｍｍ
吸着力 ：90 N/㎠
傾斜角度 ：-90°～+90°
平面平行度 ：±0.005/100ｍｍ
-特徴

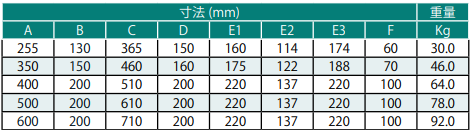

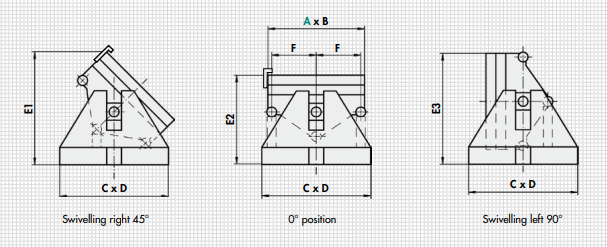

-寸法
ご注文の場合には下記の様に型式をご連絡ください。
サインバーチャック SAV245.06 – 600
SAV型式 – A寸法
メーカーHP：SAV
|
|
 |
 |
|---|
